Каталог запчастей МТЗ и ММЗ

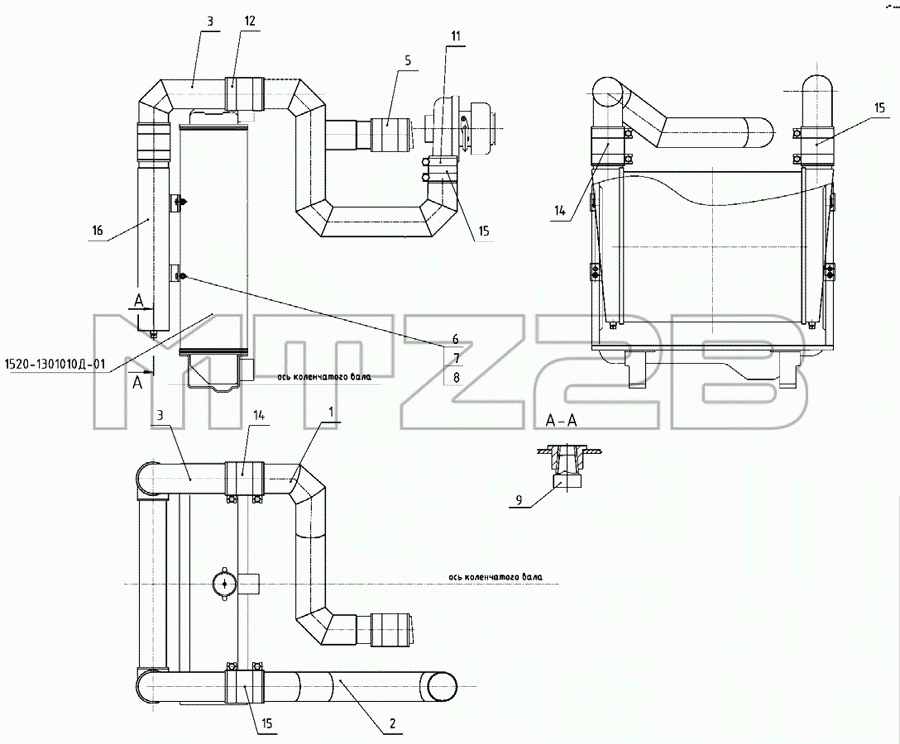

Каталог запасных частей к технике: МТЗ-1221.4. Установка охладителя 1523Д-1317010
/8.gif)
1520-1301010Д-01
1
2
3
3
5
6
7
8
9
11
11
12
12
12
14
14
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1520-1301010Д-01 | 1520-1301010Д-01 | Радиатор водяной | |
| 1 | 1523Д-1317600 | Воздухопровод | |
| 2 | 1523Д-1317610 | Воздухопровод | |
| 3 | 1523-1317620 | Воздухопровод | |
| 5 | 922-1109006-01 | Патрубок | |
| 6 | М8-6gх16.88.35.019 | Болт | |
| 7 | М8-6Н.6.019 | Гайка | |
| 8 | Шайба8Т | Шайба 8Т | |
| 9 | КГ1,4dm.А12.019 | Пробка | |
| 11 | M76,25W2 | Хомут | |
| 11 | Хомут76,25 | Хомут с шарнирным болтом | |
| 12 | Хомут82,25 | Хомут с шарнирным болтом | |
| 12 | ХомутM82,25W2 | Хомут | |
| 12 | Хомут82,25W2 | Хомут | |
| 14 | Патрубок75х100 | Патрубок силиконовый | |
| 15 | Патрубок75х100 | Патрубок силиконовый | |
| 16 | 1522-1317100 | Охладитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
