Каталог запчастей МТЗ и ММЗ

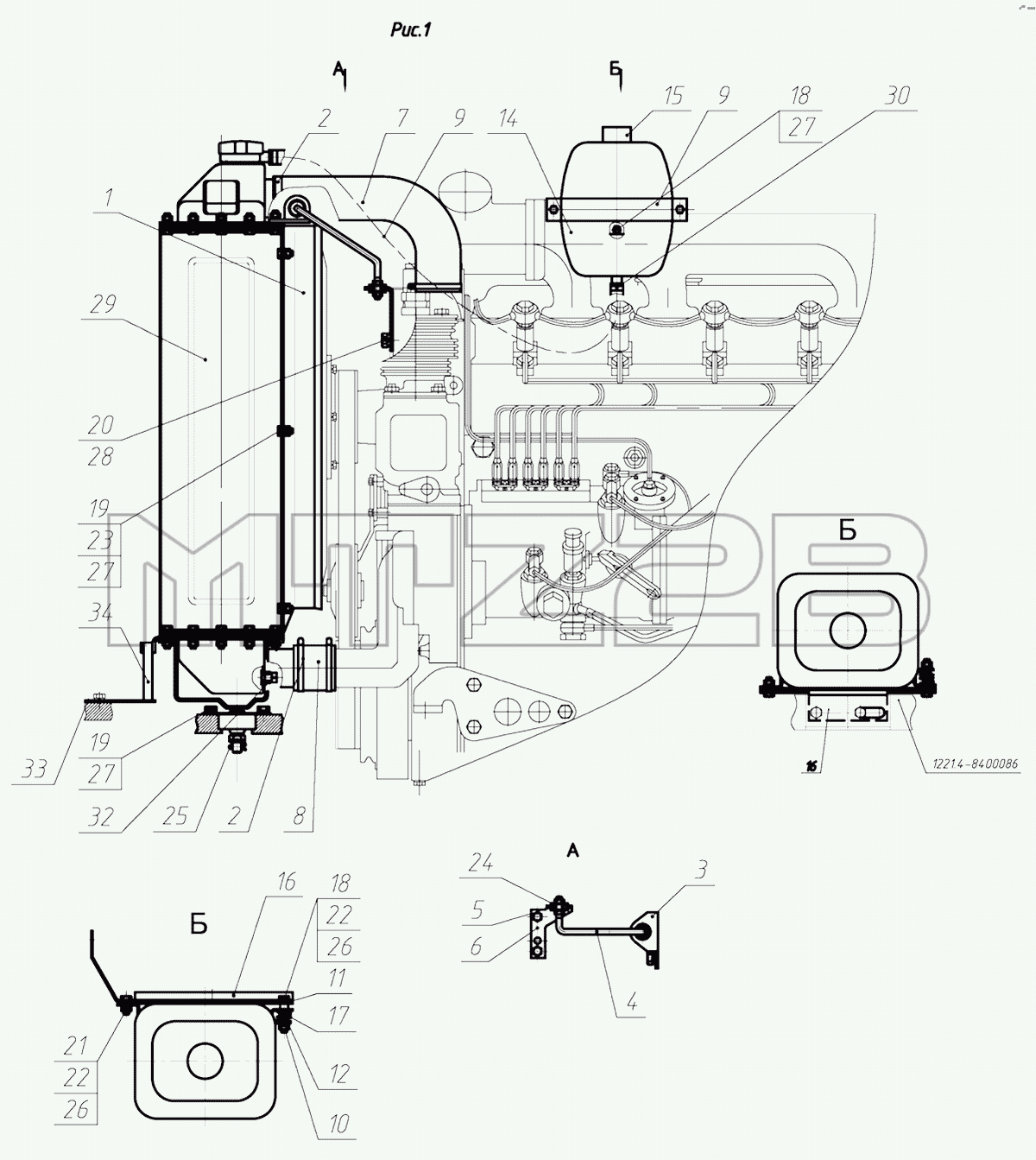

Каталог запасных частей к технике: МТЗ-1221.4. Блок охлаждения 1520-1301009-01
/6.gif)
1221.4-8400086
1
2
2
3
4
5
6
7
8
9
9
10
11
12
14
15
16
16
17
18
18
19
19
20
21
22
22
23
24
25
26
26
27
27
27
28
29
30
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221.4-8400086 | 1221.4-8400086 | Стяжка | |
| 1 | 1520-1309080 | Кожух | |
| 2 | ХС-61 | Хомут | |
| 3 | 1220-1302002 | Кронштейн | |
| 4 | 1520-1302003 | Растяжка | |
| 5 | 85-1302071 | Амортизатор | |
| 6 | 1520-1302072 | Кронштейн | |
| 7 | 142-1303010 | Шланг | |
| 8 | 1221-1303004-01 | Рукав | |
| 9 | 80-1311002 | Хомут | |
| 10 | 80-1311003 | Втулка | |
| 11 | 80-1311004 | Пластина | |
| 12 | 80-1311006 | Тарелка | |
| 13 | 1520-1303001 | Шланг | |
| 14 | 80П-1311010 | Бачок расширительный | |
| 15 | 80П-1311011 | Пробка | |
| 16 | 923-1311001 | Кронштейн | |
| 17 | 54.06.413 | Пружина | |
| 18 | М6-6gх40.88.35.019 | Болт | |
| 19 | М8-6gх16.88.35.019 | Болт | |
| 20 | М10-6gх18.88.35.019 | Болт | |
| 21 | М6-6gх16.88.35.019 | Болт | |
| 22 | М6-6Н.6.019 | Гайка | |
| 23 | М8-6Н.6.019 | Гайка | |
| 24 | С8.01.019 | Шайба | |
| 25 | 3,2х18.019 | Шплинт | |
| 26 | Шайба6Т | Шайба | |
| 27 | Шайба8Т | Шайба 8Т | |
| 28 | Шайба10.ОТ | Шайба | |
| 29 | 1520-1301.010Б-01 | Радиатор водяной | |
| 30 | 12-20/9-C6W | Хомут NORMA TORRO | |
| 31 | 50-70/9-C6W | Хомут NORMA TORRO | |
| 32 | КГ1/4dm.А12.019 | Пробка | |
| 33 | 1523-1301001 | Пластина | |
| 34 | 2022-1301320 | Уплотнитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
