Каталог запчастей МТЗ и ММЗ

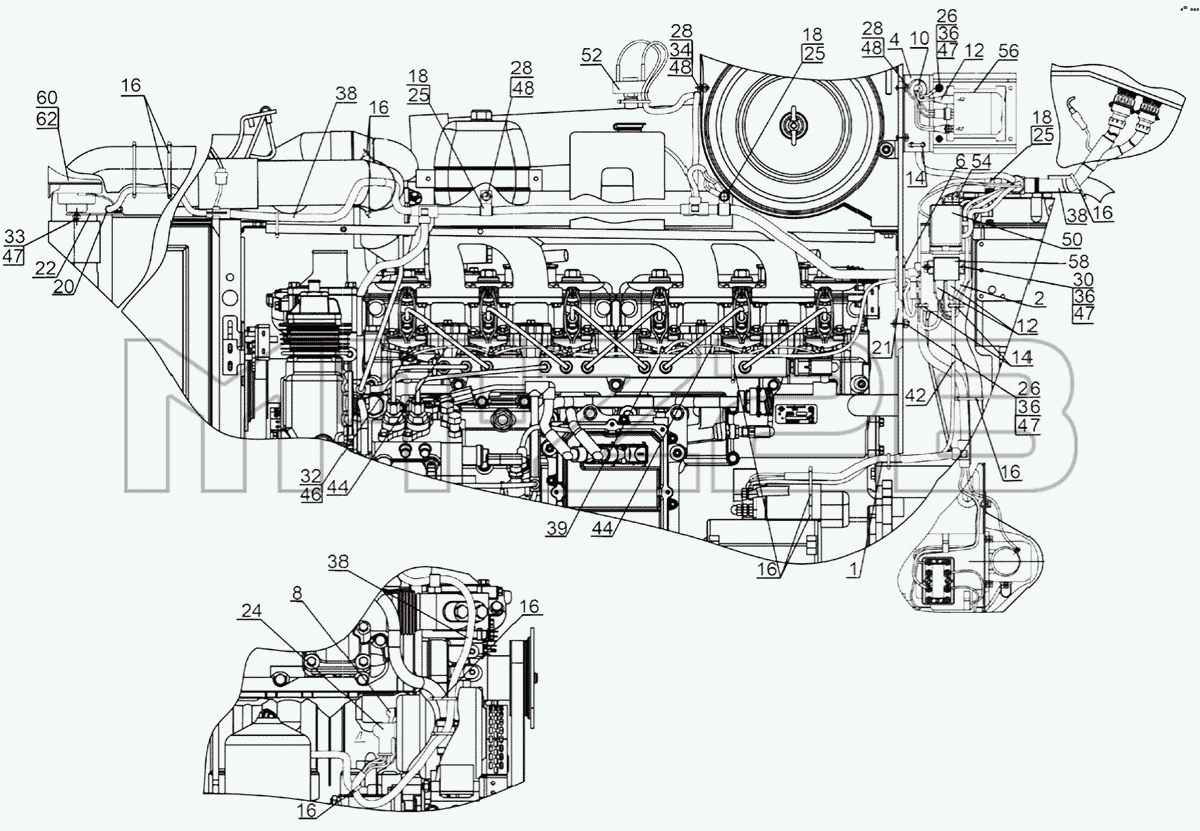

Каталог запасных частей к технике: МТЗ-1221.4. Электрооборудование по двигателю
/62.gif)
1
2
4
6
8
10
12
12
14
14
16
16
16
16
16
16
16
18
18
18
20
22
24
26
26
28
28
28
30
32
33
34
36
36
36
38
38
38
39
42
44
44
46
47
47
47
47
48
48
48
50
52
54
56
58
60
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 800-1108530-А | Кронштейн | |
| 2 | 1221.4-3747020 | Кронштейн | |
| 4 | 1221.4-3759020 | Кронштейн | |
| 6 | 50-4607064 | Втулка | |
| 8 | 54.24.445-Б | Наконечник | |
| 10 | 70-3723042-02 | Втулка | |
| 12 | 70-3723035 | Наконечник | |
| 14 | 80-3723045 | Манжета | |
| 16 | 80-3723045 | Манжета | |
| 18 | 822-3723044 | Хомутик | |
| 20 | 822-3723001 | Скоба | |
| 22 | 1522-3721011 | Пластина | |
| 24 | ТМ-59-6000-38 | Наконечник резиновый | |
| 26 | М6-6gх16.88.35.019 | Болт | |
| 28 | М8-6gх14.88.35.019 | Болт | |
| 30 | В.М6-6gх20.58.019 | Винт | |
| 32 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 33 | М6-6Н.6.019 | Гайка | |
| 34 | М8-6Н.6.019 | Гайка | |
| 36 | С6.01.019 | Шайба | |
| 38 | 1221.4М-3724360 | Жгут | |
| 39 | 1221-3724380-А | Жгут | |
| 42 | 80-3724381 | Провод | |
| 44 | 80-3724383 | Провод | |
| 46 | Шайба5Т | Шайба | |
| 47 | Шайба6Т | Шайба | |
| 48 | Шайба8Т | Шайба 8Т | |
| 50 | 3722.40 | Блок предохранителей (БП-11) | |
| 52 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 54 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 56 | 3759.10 | Преобразователь напряжения | |
| 58 | 3747.35 | Реле свечей накаливания | |
| 60 | 3721.15 | Сигнал звуковой рупорный низкотональный | |
| 62 | 3721.20 | Сигнал звуковой рупорный высокотональный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
