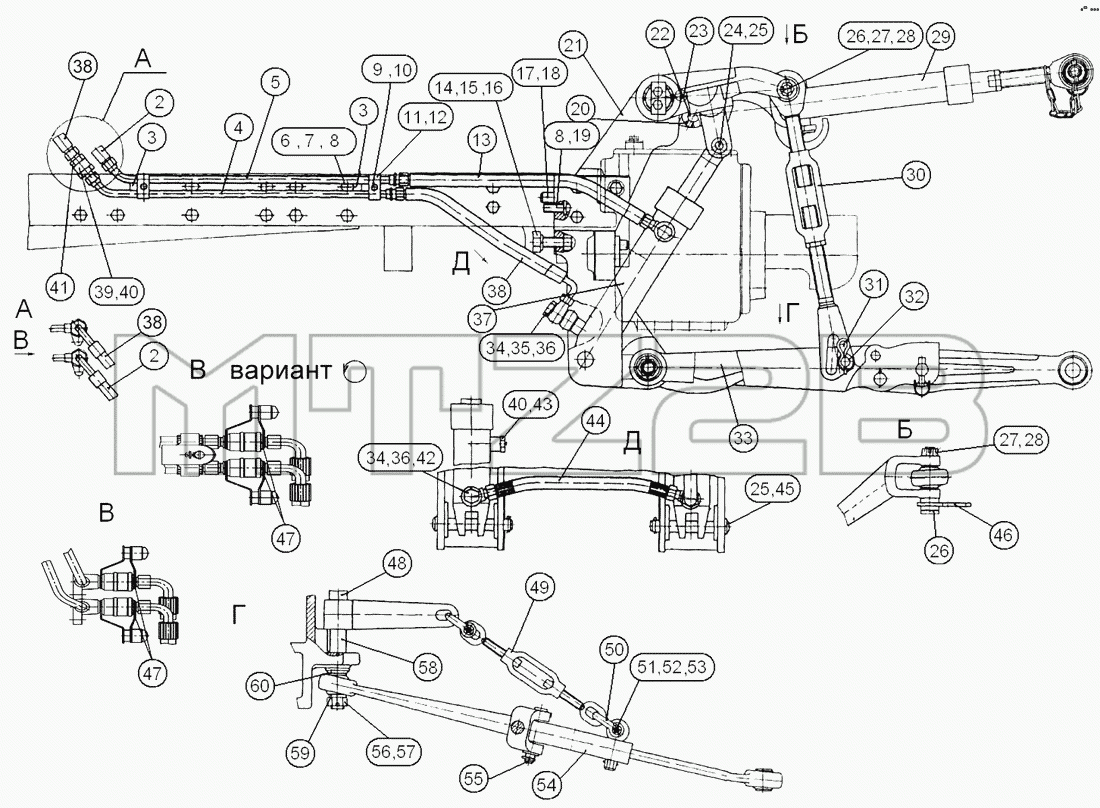

Каталог запасных частей к технике: МТЗ-1221.4. Переднее навесное устройство
/94.gif)
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
34
35
36
36
37
38
38
38
39
40
40
41
42
43
44
45
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 680-4607140-04 | Рукав высокого давления | |
| 3 | 80-4607554 | Кронштейн | |
| 4 | 1522-4606550-01 | Труба | |
| 5 | 1522-4606550 | Труба | |
| 6 | М16х50 | Болт | |
| 7 | М16 | Гайка | |
| 8 | ШП16 | Шайба | |
| 9 | М8х35 | Болт | |
| 10 | ШП8 | Шайба | |
| 11 | 70-3407146 | Планка | |
| 12 | 70-3506027 | Втулка | |
| 13 | Н.036.83.140 | Рукав высокого давления | |
| 14 | 70-4605036 | Болт | |
| 15 | ГайкаМ20 | Гайка | |
| 16 | ШП20 | Шайба | |
| 17 | 50-4605027 | Штифт | |
| 18 | 54.38.619 | Кольцо | |
| 19 | М16х45 | Болт | |
| 20 | 8х45 | Штифт | |
| 21 | 1220-4606110 | Кронштейн | |
| 22 | 1220-4606014 | Ось | |
| 23 | 1.3.Ц9.хр | Масленка | |
| 24 | 680-4605037 | Палец | |
| 25 | 5x36 | Шплинт | |
| 26 | 50-4605076 | Палец | |
| 27 | 70-3003032 | Гайка | |
| 28 | 4x36 | Шплинт | |
| 29 | 1220-4606040-А | Тяга | |
| 30 | 1220-4606150 | Раскос | |
| 31 | А61.07.001 | Шплинт | |
| 32 | ШЧ18 | Шайба | |
| 33 | 50-4605030-АЗ-03 | Тяга | |
| 34 | 40-4607038-А | Шайба | |
| 35 | С80-4607332 | Болт | |
| 36 | 530-4614029 | Угольник | |
| 37 | 4600.03 | Гидроцилиндр | |
| 38 | 680-4607140-05 | Рукав высокого давления | |
| 39 | К1221-4607023 | Штуцер | |
| 40 | 017-022-30-1-4 | Кольцо | |
| 41 | Н.036.65.000А2-02 | Клапан замедлительный | |
| 42 | 40-4607032 | Болт | |
| 43 | Н.036.77.000 | Сапун (8-11) | |
| 44 | ПН.036.83.010 | Рукав высокого давления | |
| 45 | 680-4605037-01 | Палец | |
| 46 | 1220-4606090 | Фиксатор | |
| 47 | М036.50Б.20 | Корпус | |
| 48 | 50-4605018-Б | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
