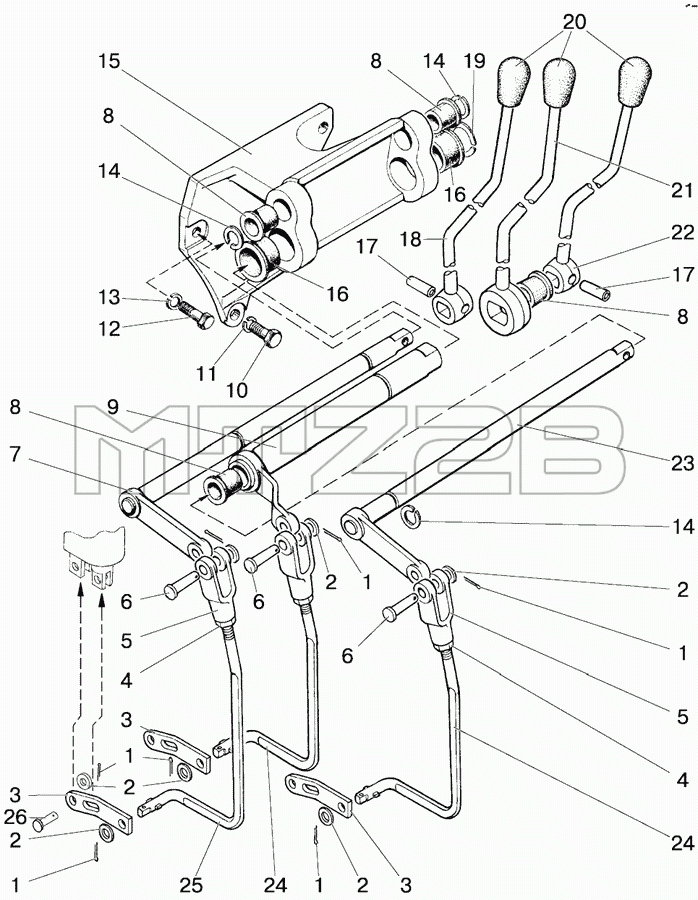

Каталог запасных частей к технике: МТЗ-1221.4. Управление гидрораспределителем (RS 213 Mita)
/104.gif)
1
1
1
1
1
2
2
2
2
2
3
3
3
4
4
5
5
6
6
6
7
8
8
8
8
9
10
11
12
13
14
14
14
15
16
16
17
17
18
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3,2x18 | Шплинт | |
| 2 | 70-4607144 | Шайба | |
| 3 | C80-4607086 | Рычаг | |
| 4 | ГайкаM8 | Г айка M8 | |
| 5 | A20-213A | Вилка | |
| 6 | A61-030-A1 | Палец | |
| 7 | 80-4607250 | Вал | |
| 8 | 50-4607078-A | Втулка | |
| 9 | 80-4607230 | Вал | |
| 10 | M12х30 | Болт | |
| 11 | ШП12 | Шайба | |
| 12 | M10х35 | Болт | |
| 13 | ШП10 | Шайба | |
| 14 | 2Б18 | Кольцо | |
| 15 | 85-4607017 | Кронштейн | |
| 16 | 50-4607079-A1 | Втулка | |
| 17 | Штифт8x30 | Штифт | |
| 18 | C80-4607080-01 | Рычаг | |
| 19 | 2Б32 | Кольцо | |
| 20 | 70-3401093 | Наконечник | |
| 21 | C80-4607090 | Рычаг | |
| 22 | C80-4607080 | Рычаг | |
| 23 | 80-4607220 | Вал | |
| 24 | C80-4607261 | Тяга | |
| 25 | C80-4607261-01 | Тяга | |
| 26 | C80-4607088 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
