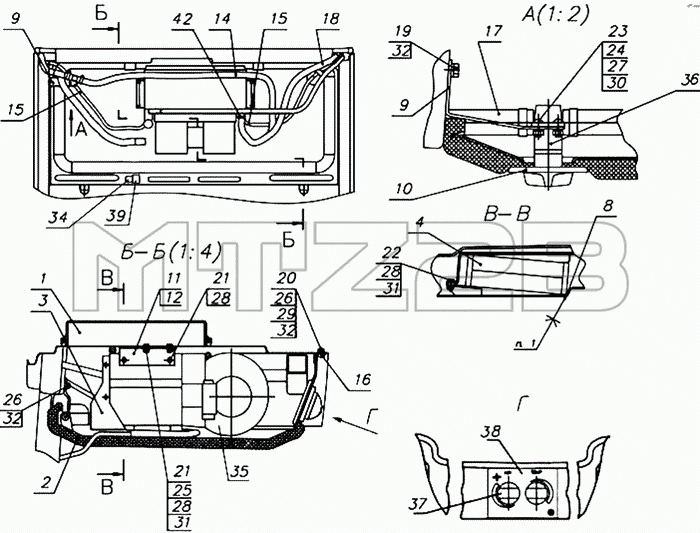

Каталог запасных частей к технике: МТЗ-1221.4. Установка отопителя-охладителя
/122.gif)
1
2
3
4
8
9
9
10
11
12
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
28
28
29
30
31
31
32
32
32
34
35
36
37
38
39
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-8101760 | Крышка | |
| 2 | 80-8101810-02 | Панель | |
| 3 | 80-8101930 | Короб | |
| 4 | 80-8104070 | Фильтр | |
| 8 | 80-8101714-04 | Уплотнитель | |
| 9 | 80-8101717 | Кронштейн | |
| 10 | 80-8101811 | Накладка | |
| 11 | 80-8101941 | Уголок | |
| 12 | 80-8101941-01 | Уголок | |
| 14 | 1522-8101012-03 | Шланг | |
| 15 | 3022-8101012 | Трубка | |
| 16 | А30.04.017-01 | Колпачок | |
| 17 | 8101.001 | Шланг | |
| 18 | 8101.002 | Шланг | |
| 19 | М8-6gх20.88.35.019 | Болт | |
| 20 | М8-6gх35.88.35.019 | Болт | |
| 21 | М6-6gх16.88.35.019 | Болт | |
| 22 | М6-6gх20.88.35.019 | Болт | |
| 23 | В.М5-6gх10.58.019 | Винт | |
| 24 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 25 | М6-6Н.6.019 | Гайка | |
| 26 | М8-6Н.6.019 | Гайка | |
| 27 | С5.01.019 | Шайба | |
| 28 | С6.01.019 | Шайба | |
| 29 | С8.01.019 | Шайба | |
| 30 | Шайба5Т | Шайба | |
| 31 | Шайба6Т | Шайба | |
| 32 | Шайба8Т | Шайба 8Т | |
| 34 | 0682164 | Выключатель вентилятора | |
| 35 | U003CF041E | Климатический блок | |
| 36 | ПО11 | Кран | |
| 37 | 068407/0 | Ручка элемента управления | |
| 38 | 067060/1 | Табличка темп./скорость | |
| 39 | 068011/1 | Термостат | |
| 42 | 5000.03 | Хомут с червячной резьбой 20-32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
