Каталог запчастей МТЗ и ММЗ

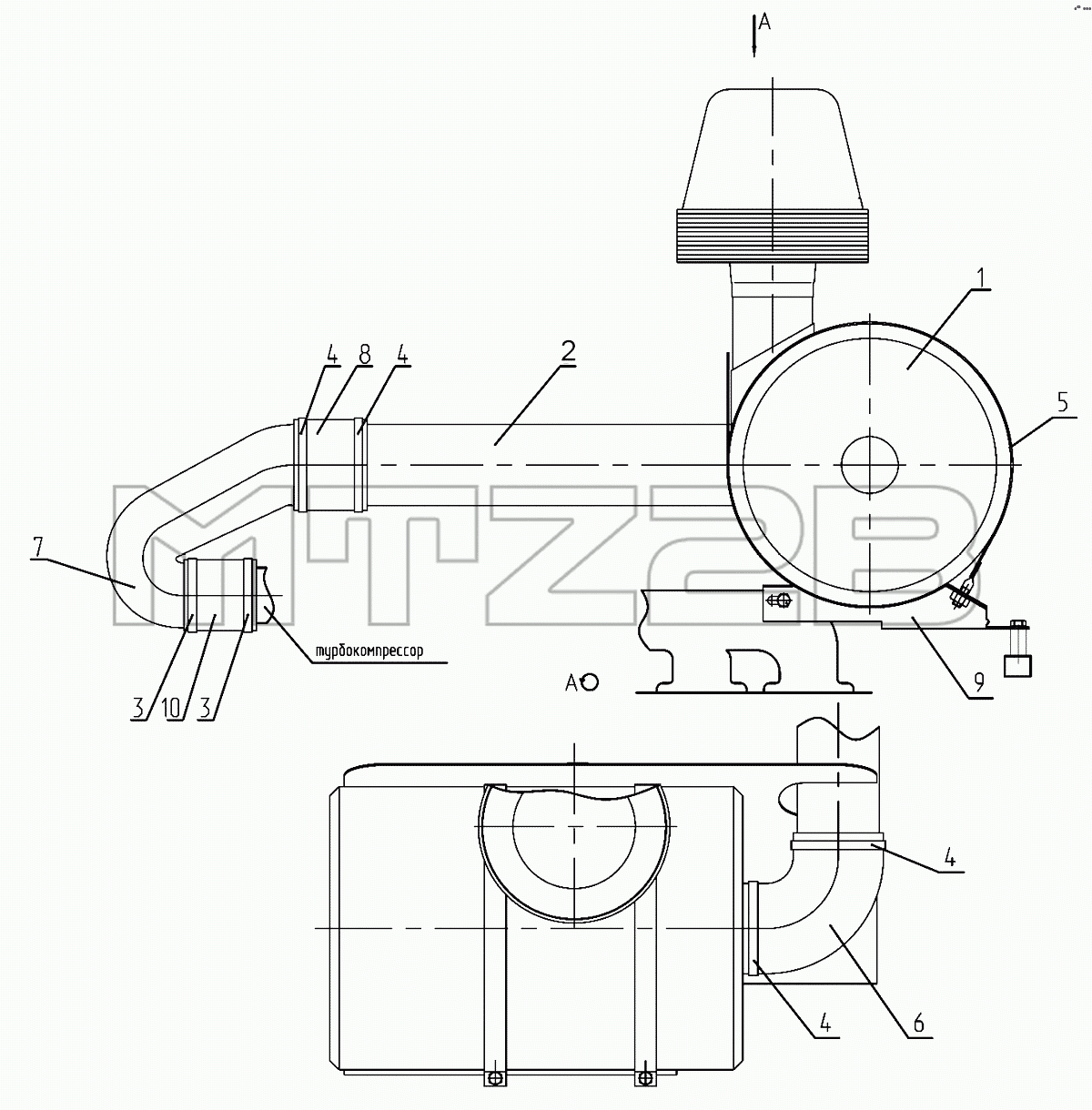

Каталог запасных частей к технике: МТЗ-1221.4. Установка воздухоочистителя
/4.gif)
1
2
3
3
4
4
4
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1109005 | 260-1109005 | Тракт воздухоподводящий | |
| 1 | 260-1109010-01 | Воздухоочиститель | |
| 2 | 260-1109400-Б-01 | Труба | |
| 3 | ХЧП.10-03.019 | Хомут | |
| 4 | ХЧП.10-04.019 | Хомут | |
| 5 | 1522-1109025 | Хомут | |
| 6 | 260-1109009-А | Патрубок | |
| 7 | 260-1109402 | Патрубок | |
| 8 | 245-1008029 | Патрубок | |
| 9 | 1522-1109020 | Опора | |
| 10 | 70-81-60-0,2(2) | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
