Каталог запчастей МТЗ и ММЗ

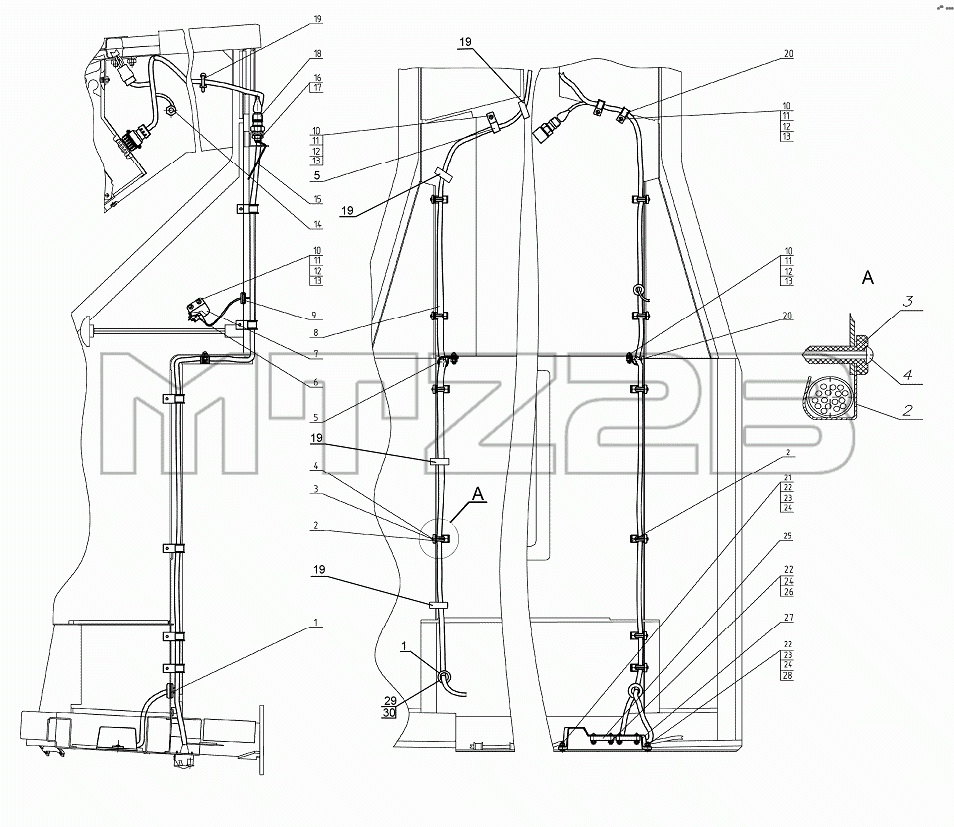

Каталог запасных частей к технике: МТЗ-1221.5. Электрооборудование кабины
1
1
2
2
2
3
3
4
4
5
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
19
19
19
19
20
20
21
22
22
22
23
23
24
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3700050-Г-02 | 80-3700050-Г-02 | Электрооборудование кабины | |
| 1 | 70-3723042-02 | Втулка | |
| 2 | 85-3723041 | Скоба | |
| 3 | А37.10.031 | Бонка | |
| 4 | Шуруп2-4х16.019 | Шуруп | |
| 5 | 70-1115012-01 | Хомутик | |
| 6 | ВК409 | Выключатель | |
| 7 | 80-3710012 | Кронштейн | |
| 8 | 80-3724300-Г1 | Жгут | |
| 9 | 70-3723042-01 | Втулка | |
| 10 | ВинтВ.М5-6gx16.58.019 | Винт В.М5-6gx16.58.019 | |
| 11 | ГайкаМ5-6Н.6.019 | Гайка | |
| 12 | ШайбаС5.01.019 | Шайба | |
| 13 | Шайба5Т | Шайба | |
| 14 | ДАДМ-03 | Датчик | |
| 15 | 85-3710032 | Рычаг | |
| 16 | 85-3710025 | Гайка | |
| 17 | 14Л | Шайба | |
| 18 | ВК12-21 | Выключатель | |
| 19 | 80-3723045 | Манжета | |
| 20 | 80-3723038 | Скоба | |
| 21 | БолтМ6-6gx20.58.35.019 | Болт | |
| 22 | ГайкаМ6-6Н.6.019 | Гайка | |
| 23 | ШайбаС6.01.019 | Шайба | |
| 24 | Шайба6Т | Шайба | |
| 25 | 15.3723 | Панель соединительная | |
| 26 | ВинтВ.М6-6gx20.58.019 | Винт В.М6-6gx20.58.019 | |
| 27 | 70-3723034 | Крышка панели | |
| 28 | БолтМ6-6gx25.88.35.019 | Болт М6-6gx25.88.35.019 | |
| 29 | 70-3724041 | Провод | |
| 30 | 80-3724367 | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
