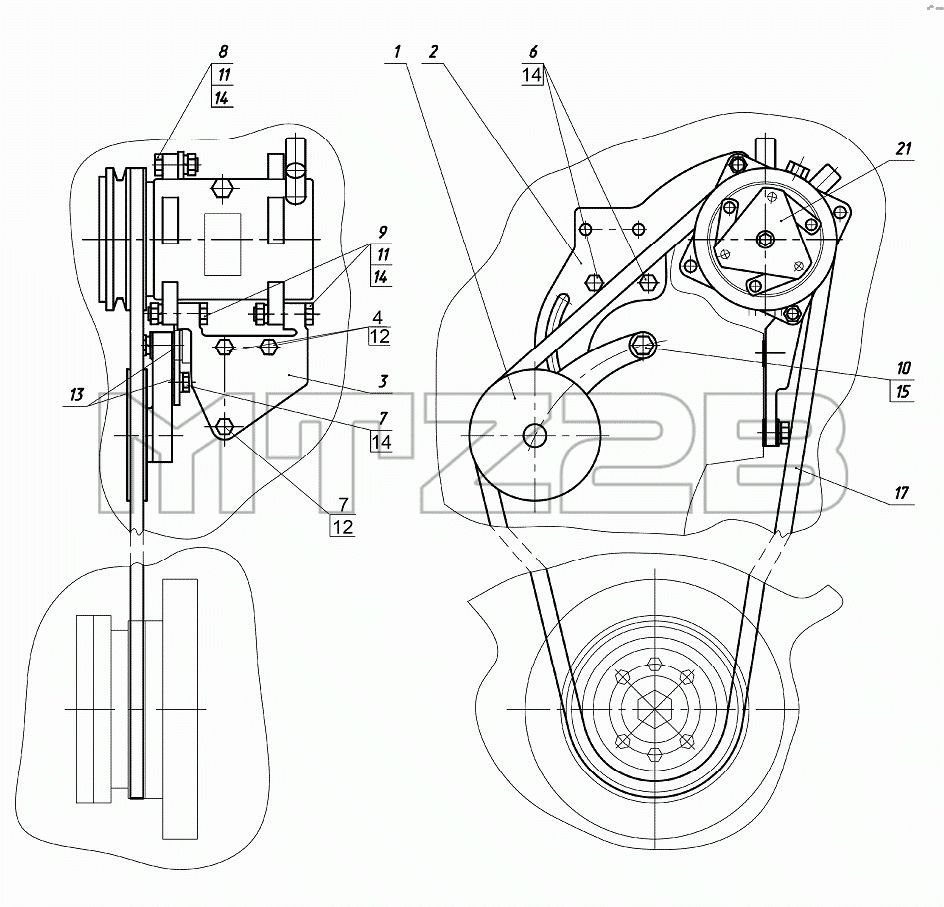

Каталог запасных частей к технике: МТЗ-1221.5. Установка компрессора
1
2
3
4
6
7
7
8
9
10
11
11
12
12
13
14
14
14
14
15
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523-8114020 | 1523-8114020 | Установка компрессора | |
| 1 | 1221-8114070 | Рычаг натяжной | |
| 2 | 1523-8114021 | Пластина | |
| 3 | 1221-8114022 | Кронштейн | |
| 4 | 260-3701068 | Болт | |
| 6 | БолтМ106gx16.35.019 | Болт | |
| 7 | БолтМ10-6gх30.88.35.019 | Болт | |
| 8 | БолтМ10-6gх35.88.35.019 | Болт | |
| 9 | БолтМ10-6gх50.88.35.019 | Болт | |
| 10 | БолтМ12-6gх35.109.40Х.019 | Болт М12-6gх35.109.40Х.019 | |
| 11 | ГайкаМ10-6Н.6.019 | Гайка | |
| 12 | ШайбаС10.01.019 | Шайба С10.01.019 | |
| 13 | ШайбаС12.01.019 | Шайба | |
| 14 | Шайба10.ОТ | Шайба | |
| 15 | Шайба12.ОТ | Шайба | |
| 17 | 8114.003 | Ремень | |
| 17 | SPA,S-1650 | Ремень | |
| 17 | SPA-1650 | Ремень | |
| 17 | SPA-1657 | Ремень |
