Каталог запчастей МТЗ и ММЗ

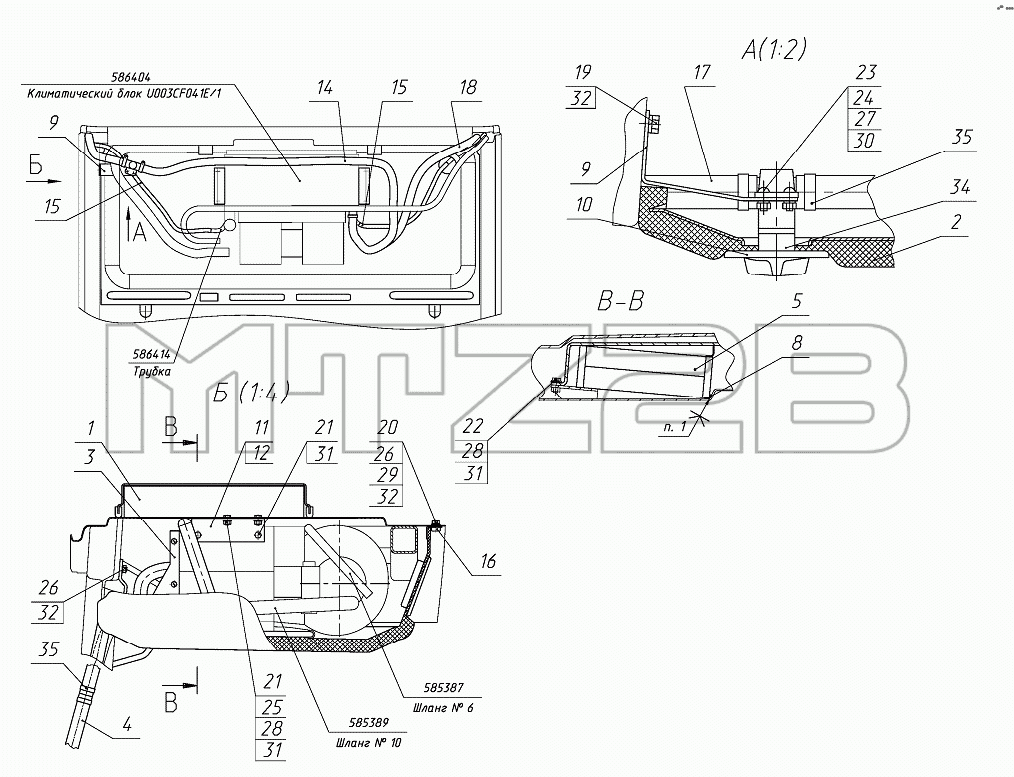

Каталог запасных частей к технике: МТЗ-1221.5. Установка отопителя-охладителя
586414
585387
585389
586404
1
2
3
4
5
8
9
9
10
11
12
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
28
29
30
31
31
31
32
32
32
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221.1-8101010 | 1221.1-8101010 | Установка отопителя-охладителя | |
| 586414 | 586414 | Трубка | |
| 585387 | 585387 | Шланг | |
| 585389 | 585389 | Шланг | |
| 586404 | 586404 | Климатический блок | |
| 1 | 80-8101760 | Крышка | |
| 2 | 80-8101810-02 | Панель | |
| 3 | 80-8101930 | Короб | |
| 4 | 80-8101830-02 | Арматура отопителя | |
| 5 | 80-8104070 | Фильтр | |
| 8 | 80-8101714-04 | Уплотнитель | |
| 9 | 80-8101717 | Кронштейн | |
| 10 | 80-8101811 | Накладка | |
| 11 | 80-8101941 | Уголок | |
| 12 | 80-8101941-01 | Уголок | |
| 14 | 1522-8101012-03 | Шланг | |
| 15 | 3022-8101012 | Трубка | |
| 16 | А30.04.017-01 | Колпачок | |
| 17 | 80-8101831 | Шланг | |
| 18 | 80-8101832 | Шланг | |
| 19 | БолтМ8-6gx20.88.35.019 | Болт | |
| 20 | БолтМ8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 | |
| 21 | БолтМ6-6gx16.88.35.019 | Болт | |
| 22 | БолтМ6-6gx20.88.35.019 | Болт | |
| 23 | ВинтВ.М5-6gx10.58.019 | Винт В.М5-6gx10.58.019 | |
| 24 | ГайкаМ5-6Н.6.019 | Гайка | |
| 25 | ГайкаМ6-6Н.6.019 | Гайка | |
| 26 | ГайкаМ8-6Н.6.019 | Гайка | |
| 27 | ШайбаС.5.01.019 | Шайба С.5.01.019 | |
| 28 | ШайбаС.6.01.019 | Шайба С.6.01.019 | |
| 29 | ШайбаС.8.01.019 | Шайба С.8.01.019 | |
| 30 | Шайба5Т | Шайба | |
| 31 | Шайба6Т | Шайба | |
| 32 | Шайба8Т | Шайба 8Т | |
| 34 | 917511 | Кран | |
| 35 | 16-25,9-C6W | Хомут | |
| 35 | 16-27,971 | Хомут | |
| 36 | Шуруп4х16.019 | Шуруп 4х16.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
