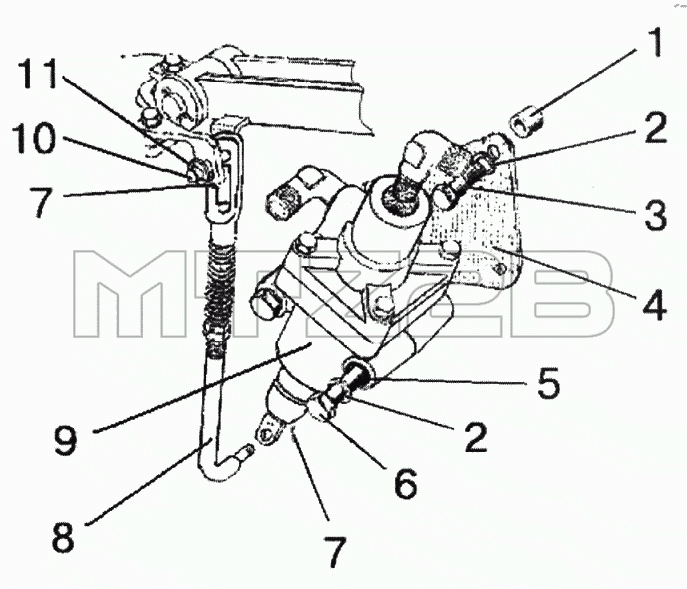

Каталог запасных частей к технике: МТЗ-1221 (2009). Кран тормозной
/65.gif)
1
2
2
3
4
5
6
7
7
8
9
9
9
9
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-3514012 | Пружина | |
| 2 | ШП10 | Шайба | |
| 3 | М10x40 | Болт | |
| 4 | 85М-3514011 | Кронштейн | |
| 5 | ШЧ10 | Шайба | |
| 6 | М10x70 | Болт | |
| 7 | 3,2x18 | Шплинт | |
| 8 | 80-3514130 | Тяга | |
| 9 | 80-3514010-02 | Кран тормозной | |
| 9 | А29.3514010-02 | Кран тормозной | |
| 9 | 80-3514010-01 | Кран тормозной | |
| 9 | А29.3514010-01 | Кран тормозной | |
| 9 | 80-3514010 | Кран тормозной | |
| 9 | А29.3514010 | Кран тормозной | |
| 10 | 12x40 | Палец | |
| 11 | ШЧ12 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
