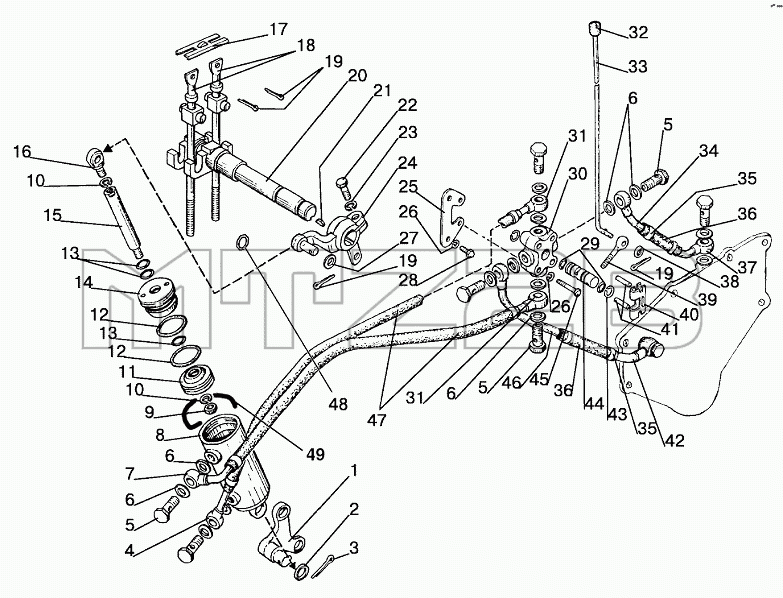

Каталог запасных частей к технике: МТЗ-1221 (2009). Управление задним валом отбора мощности
/85.gif)
1
2
3
4
5
5
5
6
6
6
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221-4216140 | 1221-4216140 | Управление задним | |
| 1221-4216130 | 1221-4216130 | Маслопровод | |
| 1221-4216130-01 | 1221-4216130-01 | Маслопровод | |
| 80-4216110 | 80-4216110 | Цилиндр в сборе | |
| 85-4216115 | 85-4216115 | Кран в сборе | |
| 1221-4216030 | 1221-4216030 | Маслопровод | |
| 1221-4216045 | 1221-4216045 | Маслопровод | |
| 1 | 1221-4216010-Б | Кронштейн | |
| 2 | ШЧ16 | Шайба | |
| 3 | 4x36 | Шплинт | |
| 4 | 85-4216130 | Маслопровод | |
| 5 | Д18-051 | Болт | |
| 6 | Д18-055-А | Шайба | |
| 7 | 85-4216125 | Маслопровод | |
| 8 | 80-4216115 | Корпус | |
| 9 | M12 | Гайка | |
| 10 | ШП12 | Шайба | |
| 11 | 80-4216118 | Поршень | |
| 12 | 045-050-30-2-2 | Кольцо | |
| 13 | 016-020-25-1-4 | Кольцо | |
| 14 | 80-4216116 | Крышка передняя | |
| 15 | 80-4216119 | Шток | |
| 16 | 80-4216121 | Наконечник | |
| 17 | 80-4216039 | Стопор | |
| 18 | 80-4216028 | Винт | |
| 19 | 3,2x18 | Шплинт | |
| 20 | 50-4216070-Б-01 | Валик управления | |
| 21 | СШ611 | Шпонка 6x11 | |
| 22 | M12х35 | Болт | |
| 23 | ШП12 | Шайба | |
| 24 | 1521-4216020 | Рычаг | |
| 25 | 85-4216127 | Пластина | |
| 26 | ШП6 | Шайба | |
| 27 | ШЧ12 | Шайба | |
| 28 | БолтM6x16 | Болт | |
| 29 | 012-016-25-2-4 | Кольцо | |
| 30 | 85-4216121 | Корпус | |
| 31 | 85-4216135 | Маслопровод | |
| 32 | A13.11.000-02 | Рукоятка | |
| 33 | 85-4216142 | Тяга | |
| 34 | 1221-4216035 | Наконечник | |
| 35 | 12-20/9-C6W | Хомут NORMA TORRO | |
| 36 | 1221-4216031-Б | Рукав | |
| 37 | 1221-4216040 | Наконечник | |
| 38 | ШЧ8 | Шайба | |
| 39 | 85-4216123 | Рычаг | |
| 40 | 85-4216124 | Стопор | |
| 41 | 6x30.65Г | Штифт | |
| 42 | 1221-4216055 | Наконечник | |
| 43 | С16 | Шайба | |
| 44 | 85-4216122 | Золотник | |
| 45 | M6х40 | Болт | |
| 46 | 1221-4216050 | Наконечник | |
| 47 | 1221-2412026-02 | Рукав | |
| 48 | 025-030-30-1-4 | Кольцо | |
| 49 | 80-4216117 | Наконечник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
