Каталог запчастей МТЗ и ММЗ

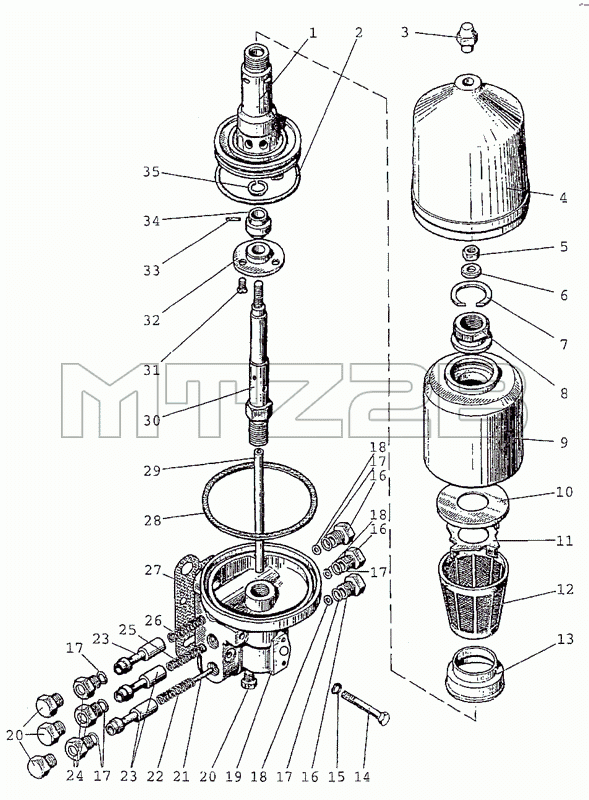

Каталог запасных частей к технике: МТЗ-1222/1523. Фильтр-распределитель
80-1737110
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
17
17
17
17
17
18
18
18
19
20
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1737110 | 80-1737110 | Фильтр-распределитель в сборе | |
| 80-1028020 | 80-1028020 | Ротор с осью | |
| 80-1028080 | 80-1028080 | Ось ротора | |
| 1 | 240-1404017-Б | Корпус ротора | |
| 2 | 115-120-30-2-1 | Кольцо | |
| 3 | 240-1404088 | Гайка колпака | |
| 4 | 240-1404027 | Колпак | |
| 5 | М12Х1,25 | Гайка | |
| 6 | Д37А-1407607-В | Шайба | |
| 7 | 240-1404033 | Кольцо | |
| 8 | 240-1404035-А | Гайка | |
| 9 | 240-1404030-А | Стакан с гайкой и кольцом в сборе | |
| 9 | 240-1404023 | Стакан | |
| 10 | 240-1404113 | Крышка | |
| 11 | 240-1404024 | Крыльчатка | |
| 12 | 240-1404110 | Сетка фильтрующая | |
| 13 | 240-1404049 | Стакан | |
| 14 | M10x70 | Болт | |
| 15 | ШП10 | Шайба | |
| 16 | 50-1404075 | Пробка | |
| 17 | 1221-1737126 | Прокладка клапана | |
| 18 | ШЧ5 | Шайба | |
| 19 | 80-1737111 | Корпус | |
| 20 | КГ1/8 | Пробка | |
| 21 | 6h11x45 | Штифт | |
| 22 | 70-4801045 | Пружина | |
| 23 | 80-1737117 | Клапан | |
| 24 | 1221-1737114 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
