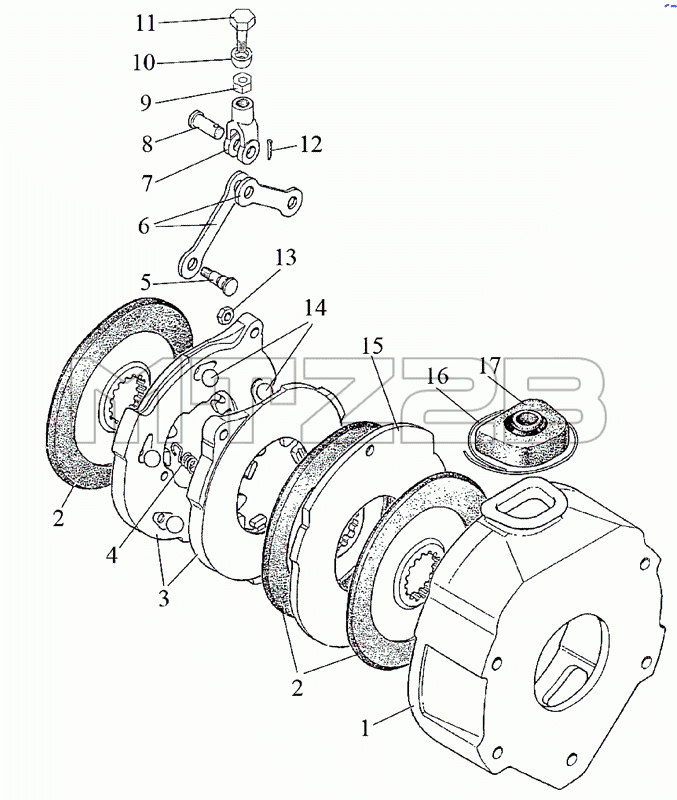

Каталог запасных частей к технике: МТЗ-1222/1523. Тормоза (вариант исполнения)
1522-3502010
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-3502010 | 1522-3502010 | Тормоз | |
| 1 | 1522-3502035 | Кожух | |
| 2 | 85-3502040-01/040-04 | Диск | |
| 3 | 85-3502036 | Диск нажимной | |
| 3 | 85-3502030 | Диск нажимной в сборе | |
| 4 | 77.38.163 | Пружина | |
| 5 | 50-3502198 | Палец | |
| 6 | 85-3502196 | Тяга | |
| 6 | 70-3503080 | Тяга тормоза | |
| 7 | 50-3502203 | Вилка | |
| 8 | 12x32 | Палец | |
| 9 | M12x1,25 | Гайка | |
| 10 | 70-3503018 | Шайба | |
| 11 | 70-3503019 | Болт | |
| 12 | 3,2x18 | Шплинт | |
| 13 | М8 | Гайка | |
| 14 | 22,225 | Шарик | |
| 15 | 1522-3502037-Б | Диск | |
| 16 | 1,6 | Проволока 300 мм | |
| 17 | 50-3502202 | Чехол |
