Каталог запчастей МТЗ и ММЗ

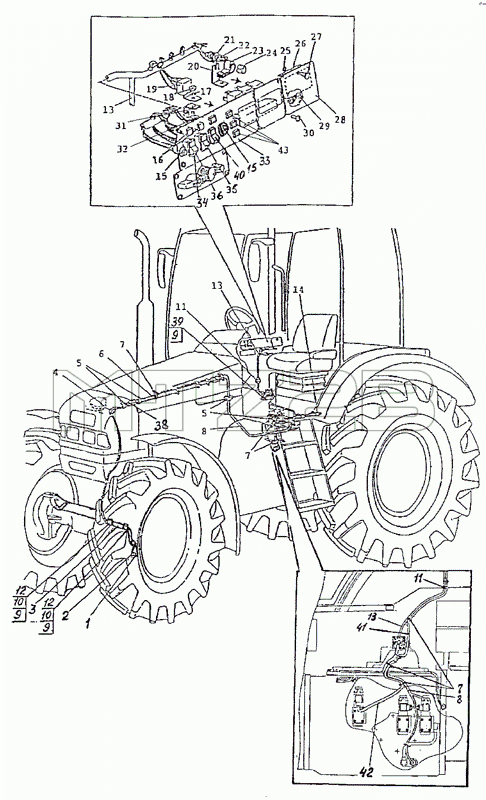

Каталог запасных частей к технике: МТЗ-1222/1523. Управление БД, ПВМ и ПВОМ
1
2
3
4
5
5
6
7
7
7
8
8
9
9
9
10
10
11
11
12
12
13
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
38
39
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50-1702048 | Прокладка | |
| 2 | ТУРБ37334210.004-97 | Выключатель ВК 12-51 | |
| 3 | 1222-8700021 | Труба | |
| 4 | 1221-3724840-В | Жгут | |
| 5 | 80-3723045-01 | Манжета | |
| 6 | 1222-3724850 | Жгут | |
| 7 | 80-3723045 | Манжета | |
| 8 | 1522-3724830-Д | Жгут | |
| 9 | ОСТ37.001.115-75 | Шайба 8Т | |
| 10 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 11 | 70-3723042-01 | Втулка | |
| 12 | 1221-8700022 | Хомут | |
| 13 | 1522-3724820-Е | Жгут | |
| 14 | 1522-8700212 | Скоба | |
| 15 | ЦИКС642241.001ТУ | Выключатель ВК12-1 | |
| 16 | ТУРБ300228919.037-2002 | Лампа контрольная 12.3803-41 | |
| 16 | ТУ37.003.1109-82 | Лампа контрольная 2202.3803-34 | |
| 17 | ОСТ37.001.115-75 | Шайба 8Т | |
| 18 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 19 | ТУ37.003.1418-94 | Реле 90.3747 | |
| 20 | 1522-8700221-А | Кронштейн | |
| 21 | 1522-8700222 | Втулка | |
| 22 | ОСТ37.001.115-75 | Шайба 8Т | |
| 23 | 1321-8700019 | Хомут | |
| 24 | ПР-32-01 | Уплотнитель | |
| 25 | ГОСТ18829-73/ГОСТ9833-73 | Кольцо 006-010-25-1-4 | |
| 26 | ТУРБ03428193.095-97 | Блок предохранителей БП-1 | |
| 27 | 80-3805065 | Винт | |
| 28 | 822-3801341 | Щиток | |
| 29 | 80-3724410-06 | Провод | |
| 30 | ТУРБ03428193.095-97 | Блок предохранителей БП-1 | |
| 31 | 1522-8700221 | Кронштейн | |
| 32 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 33 | 2522-8700215 | Панель | |
| 34 | 80-3801021 | Гнездо выключателя | |
| 35 | ТУ37.003.701-75 | Переключатель П150-06.17 | |
| 35 | ТУРБ14795799.001-97 | Переключатель П150М-06.14 | |
| 36 | ТУРБ14795799.001-97 | Переключатель П150М-06.14 | |
| 36 | ТУ37.003.701-75 | Переключатель П150-06.17 | |
| 38 | ОСТ37.003.032-88 | Колодка гнездовая 602602 | |
| 39 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 | |
| 40 | ТУ37.003.701-75 | Переключатель П150-06.17 | |
| 40 | ТУРБ14795799.001-97 | Переключатель П150М-06.14 | |
| 41 | 1523-3724940 | Жгут | |
| 42 | 1523-3724950-Д | Жгут | |
| 43 | ТУРБ300228919.037-2002 | Лампа контрольная 12.3803-41 |
