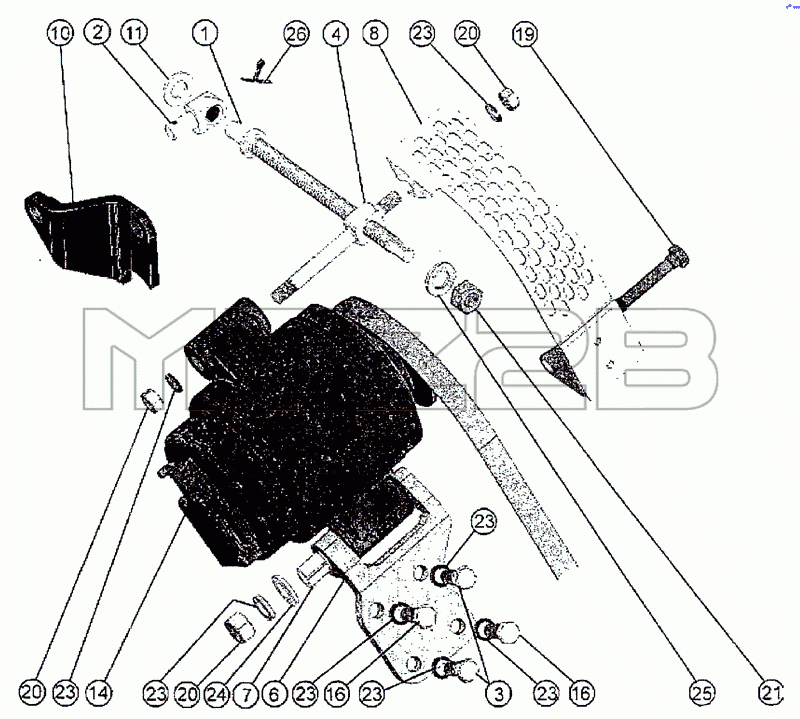

Каталог запасных частей к технике: МТЗ-1222/1523. Установка генератор
1
2
3
4
6
7
8
10
11
13
14
16
16
19
20
20
20
21
23
23
23
23
23
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 265-3701076-01 | Палец | |
| 2 | 260-1310001 | Угольник | |
| 3 | 260-3701068 | Болт | |
| 4 | 260-3701052 | Ось | |
| 5 | 260-3701054 | Шкив | |
| 6 | 260-3701056-Г | Кронштейн | |
| 7 | 260-3701057 | Втулка разрезная | |
| 8 | 260-3701060 | Щиток | |
| 10 | 260-3701055-Д | Планка | |
| 11 | 245-3701069 | Шайба | |
| 13 | 11X10-1180 | Ремень | |
| 14 | AAN5120 | Генератор | |
| 16 | M10-6gx30.88.35.019 | Болт | |
| 19 | M10-6gx100.88.35.019 | Болт | |
| 20 | М10-6Н.6.019 | Гайка | |
| 21 | М12-6Н.6.019 | Гайка | |
| 23 | 10.65Г.06. | Шайба | |
| 24 | 10.01.08кп. | Шайба | |
| 25 | 12.65Г.06. | Шайба | |
| 26 | 3.2X18.016 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
