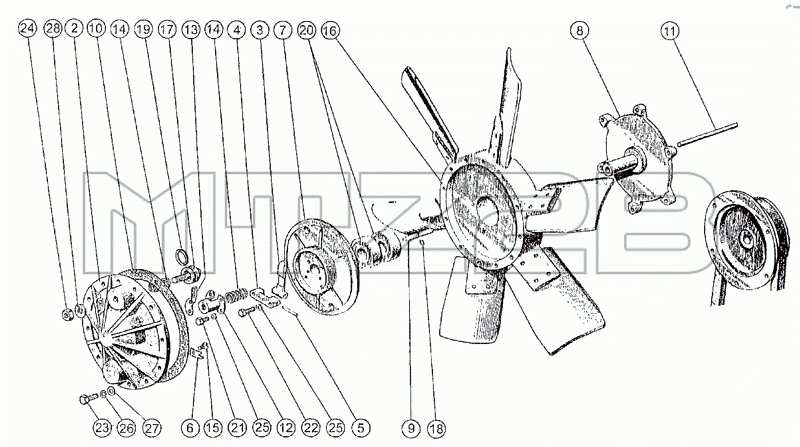

Каталог запасных частей к технике: МТЗ-1222/1523. Установка муфты вентилятора. Установка вентилятора
260-13084000-01
2
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-13084000-01 | 260-13084000-01 | Муфта вентилятора | |
| 260-1308460 | 260-1308460 | Полумуфта в сборе | |
| 2 | 260-1308455 | Крышка ведомая в сборе | |
| 2 | 260-1308402 | Крышка ведомая | |
| 3 | 260-1308404 | Клапан | |
| 4 | 260-1308406 | Стойка | |
| 5 | 260-1308407 | Ось клапана | |
| 6 | 260-1308411 | Захват | |
| 7 | 260-1308475 | Диск ведущий в сборе | |
| 7 | 260-1308413 | Диск ведущий | |
| 8 | 260-1308415 | Вал привода | |
| 9 | 260-1308425 | Толкатель | |
| 9 | 260-1308417 | Толкатель | |
| 10 | 260-1308418 | Прокладка | |
| 11 | 260-1308419 | Шток | |
| 12 | 260-1308423 | Обойма | |
| 13 | 260-1308424 | Скоба | |
| 14 | 260-1308448 | Пружина | |
| 15 | 260-1308449 | Винт | |
| 16 | 260-1308465 | Диск ведомый | |
| 17 | 260-1308470 | Стопор | |
| 18 | 004-007-19-2-1 | Кольцо | |
| 19 | 020-025-30-2-4 | Кольцо | |
| 20 | 6-180204АС17 | Подшипник | |
| 21 | M4-6gx | Болт | |
| 22 | M4-6gx20. | Болт | |
| 23 | M6-6gx20. | Болт | |
| 24 | M8-6H.6016 | Гайка | |
| 25 | 4.65Г.019 | Шайба | |
| 26 | 6.65Г.016 | Шайба | |
| 27 | 6.01.08кп.019 | Шайба | |
| 28 | 8.01.08кп.016 | Шайба |
