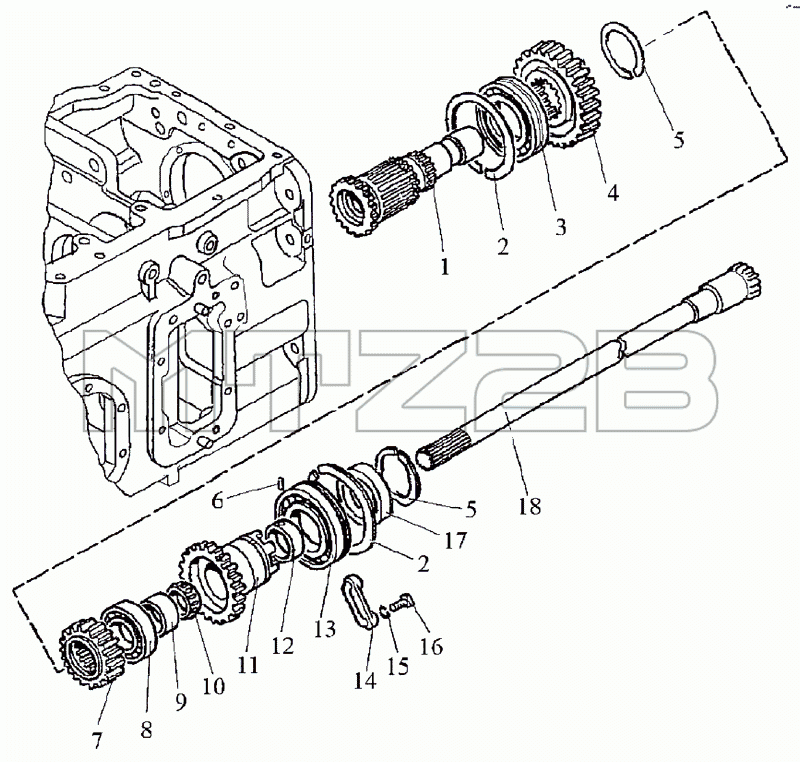

Каталог запасных частей к технике: МТЗ-1222/1523. Вал блока шестерен
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112-1701200 | 112-1701200 | Шестерня в сборе | |
| 112-1701230 | 112-1701230 | Шестерня | |
| 1 | 80-1701240 | Вал | |
| 2 | 80-1701206 | Кольцо | |
| 3 | 692215К1М | Подшипник | |
| 4 | 1525-1701221 | Шестерня | |
| 4 | 1222-1701221 | Шестерня | |
| 5 | 2С75 | Кольцо | |
| 6 | 2,4x8 | Штифт | |
| 7 | 1222-1701224 | Шестерня | |
| 8 | 42210М | Подшипник | |
| 9 | 80-1701203 | Втулка | |
| 10 | 864710Е | Подшипник | |
| 11 | 112-1701202 | Шестерня | |
| 12 | 80-1701201 | Втулка | |
| 13 | 50215А | Подшипник | |
| 14 | 80-1701205 | Планка | |
| 15 | ШП10 | Шайба | |
| 16 | М10х30 | Болт | |
| 17 | 80-1701207-01 | Втулка | |
| 18 | 1522-1701160 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
