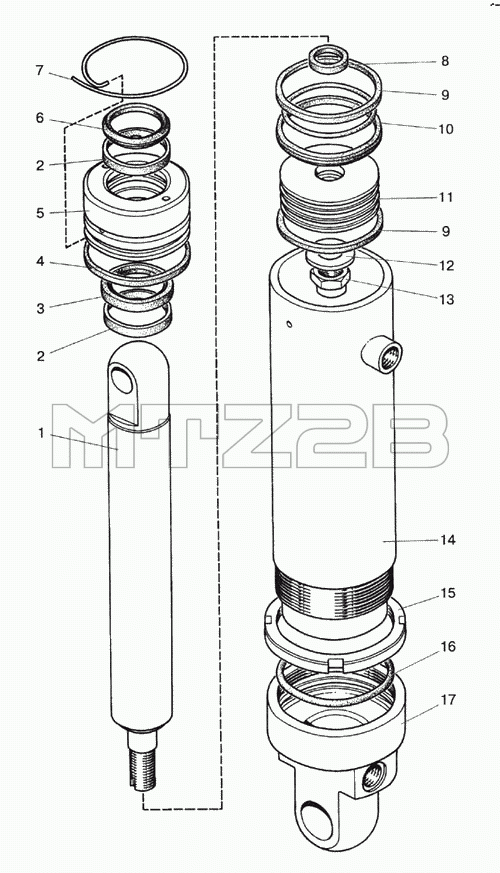

Каталог запасных частей к технике: МТЗ-1522. Гидроцилиндр
Ц90Х250-3
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц90Х250-3 | Ц90Х250-3 | Гидроцилиндр в сборе | |
| 1 | Ц90Х250.031 | Шток | |
| 2 | GR69.00500-Z61 | Направляющая | |
| 3 | RLS500500-Z04 | Манжета | |
| 4 | DRZS000269WUAQ3 | Кольцо | |
| 5 | Ц90Х250.051-01 | Крышка передняя | |
| 6 | WD2200500WUAQ3 | Грязесъемник | |
| 7 | Ц90Х250.014 | Шплинт | |
| 8 | OR 25-02400-N70 | Кольцо | |
| 9 | GR65-00900-Z61 | Направляющая | |
| 10 | PW4300900-WUAQ3 | Уплотнение | |
| 11 | Ц90Х250.032-01 | Поршень | |
| 12 | Ц90Х250.033 | Шайба | |
| 13 | HLC50-3405222 | Гайка поршня | |
| 14 | Ц90Х250.020 | Гильза | |
| 15 | Ц90Х250.012 | Гайка | |
| 16 | OR 30.006.00-N70 | Кольцо | |
| 17 | Ц90Х250.013 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
