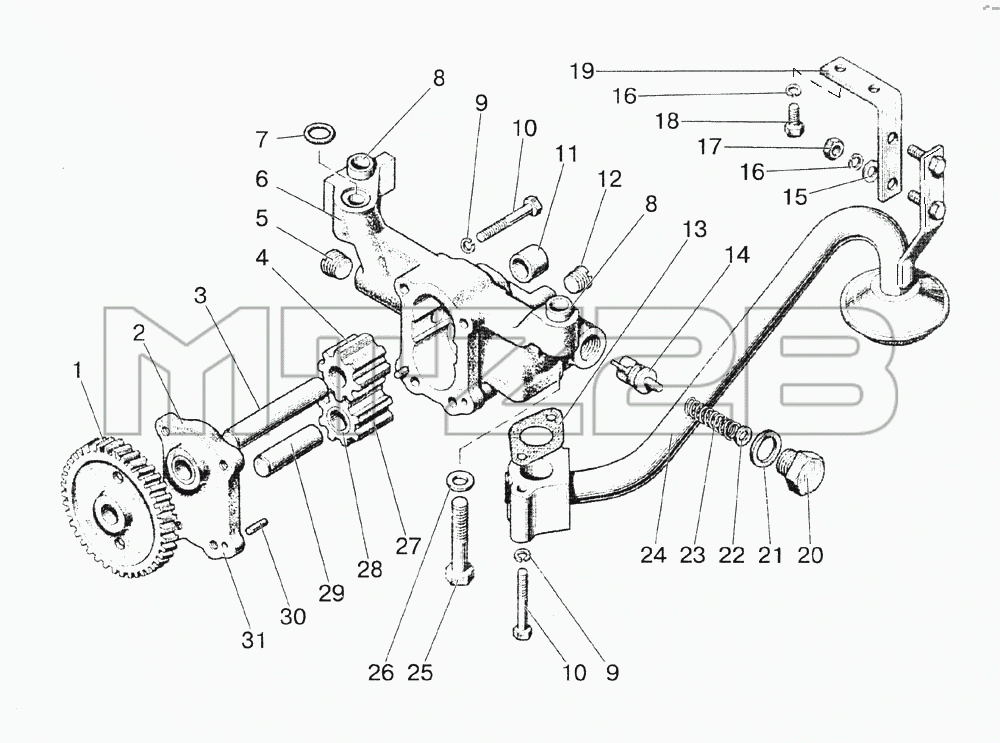

Каталог запасных частей к технике: МТЗ-1522. Насос масляный и приемник масляного насоса
260-1011010
260-1011020
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1011010 | 260-1011010 | Насос с маслоприемником в сборе | |
| 260-1011020 | 260-1011020 | Насос масляный в сборе | |
| 1 | 240-1403228 | Шестерня | |
| 2 | А57.03.027-А | Втулка | |
| 3 | 260-1011022 | Валик | |
| 4 | 260-1011021 | Шестерня ведущая | |
| 5 | 2-КГ3/8" | Пробка | |
| 6 | 260-10110-30 | Корпус насоса | |
| 7 | 020-025-30-2-5 | Кольцо | |
| 8 | 260-1013024 | Штифт | |
| 9 | ШП8 | Шайба | |
| 10 | М8х55 | Болт | |
| 11 | А57.03/026-А | Втулка | |
| 12 | 2-КГ1/4" | Пробка | |
| 13 | 260-1011012 | Прокладка | |
| 14 | 260-1017017 | Клапан | |
| 15 | ШЧ8 | Шайба | |
| 16 | ШП8 | Шайба | |
| 17 | М8 | Гайка | |
| 18 | М8х16 | Болт | |
| 19 | 260-1010002 | Кронштейн | |
| 20 | 50-1404075 | Пробка | |
| 21 | 260-1011024 | Шайба | |
| 22 | ШЧ5 | Шайба | |
| 23 | 50-1404081-А | Пружина | |
| 24 | 260-1010010 | Маслоприемник | |
| 25 | М12х60 | Болт | |
| 26 | 245-3701069 | Шайба | |
| 27 | 260-1011040 | Шестерня ведомая | |
| 28 | 260-1011044 | Втулка | |
| 29 | 260-1011023 | Палец | |
| 30 | 50-1403233 | Штифт | |
| 31 | 240-1403155 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
