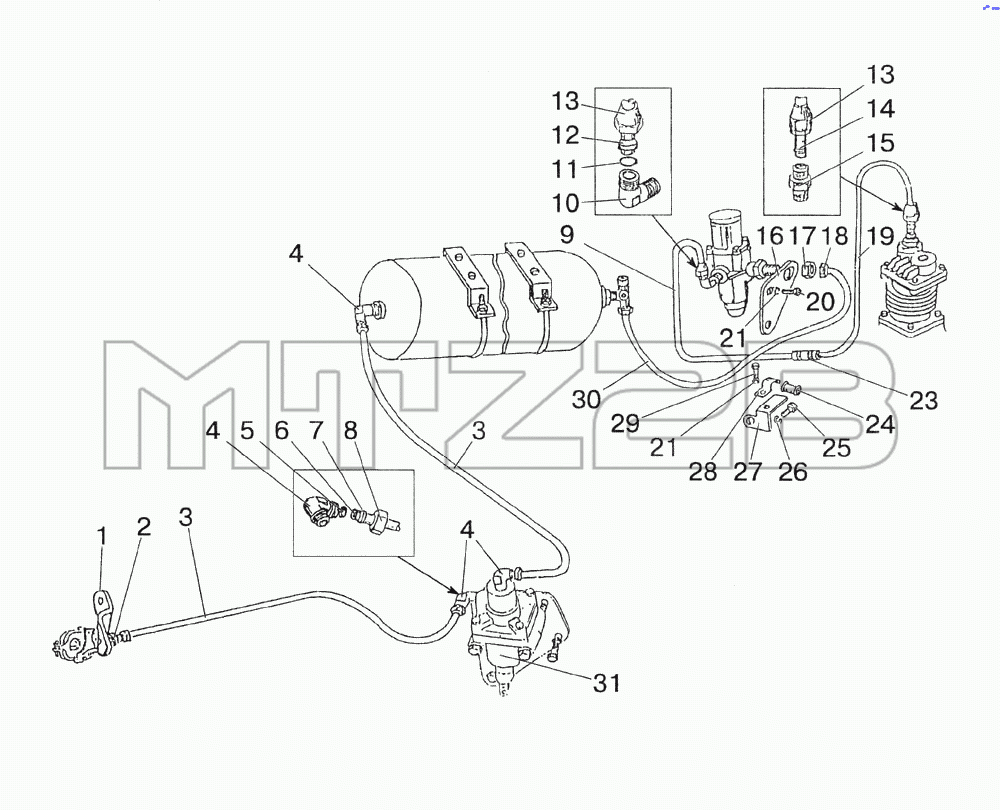

Каталог запасных частей к технике: МТЗ-1522. Трубопроводы и арматура пневмопривода тормозов прицепа
1
2
3
3
4
4
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
21
23
24
25
26
27
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1522-3521011 | Кронштейн | |
| 2 | 1522-3521012 | Штуцер | |
| 3 | 1522-3506020-01 | Трубопровод | |
| 3 | 1522-3506021-01 | Трубка | |
| 4 | 1522-3514033 | Угольник | |
| 5 | 012-015-19-2-4 | Кольцо | |
| 6 | 1522-3506022 | Нипель | |
| 7 | 1522-3506024 | Муфта | |
| 8 | 1522-3506023 | Гайка | |
| 9 | 1522-3506030 | Трубопровод | |
| 9 | 1522-3506031 | Трубка | |
| 10 | 70-3506033 | Угольник | |
| 11 | 014-017-19-2-4 | Кольцо | |
| 12 | 70-3506028 | Муфта | |
| 13 | 70-3506023 | Гайка накидная | |
| 14 | 80-3506024 | Муфта | |
| 15 | 70-3506022 | Штуцер | |
| 16 | 1522-3512012 | Кронштейн | |
| 17 | 80-3512006 | Контргайка | |
| 18 | 1522-3506026 | Гайка накидная | |
| 19 | 1522-3506011 | Трубопровод | |
| 19 | 1522-3506010 | Трубопровод | |
| 20 | М8х30 | Болт | |
| 21 | ШП8 | Шайба | |
| 22 | 70-1405013 | Шланг | |
| 23 | НОРМА TORRO 16-22/9-C6W | Хомут НОРМА TORRO 16-22/9-C6W | |
| 24 | 70-3506027 | Втулка | |
| 25 | М16х32 | Болт | |
| 26 | ШП16 | Шайба | |
| 27 | 1221-3506034 | Кронштейн | |
| 28 | 70-6804011 | Держатель | |
| 29 | М8х16 | Болт | |
| 30 | 1522-3506020 | Трубопровод | |
| 30 | 1522-3506021 | Трубка | |
| 31 | 80-3514010 | Кран тормозной | |
| 31 | А29.3514010 | Кран тормозной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
