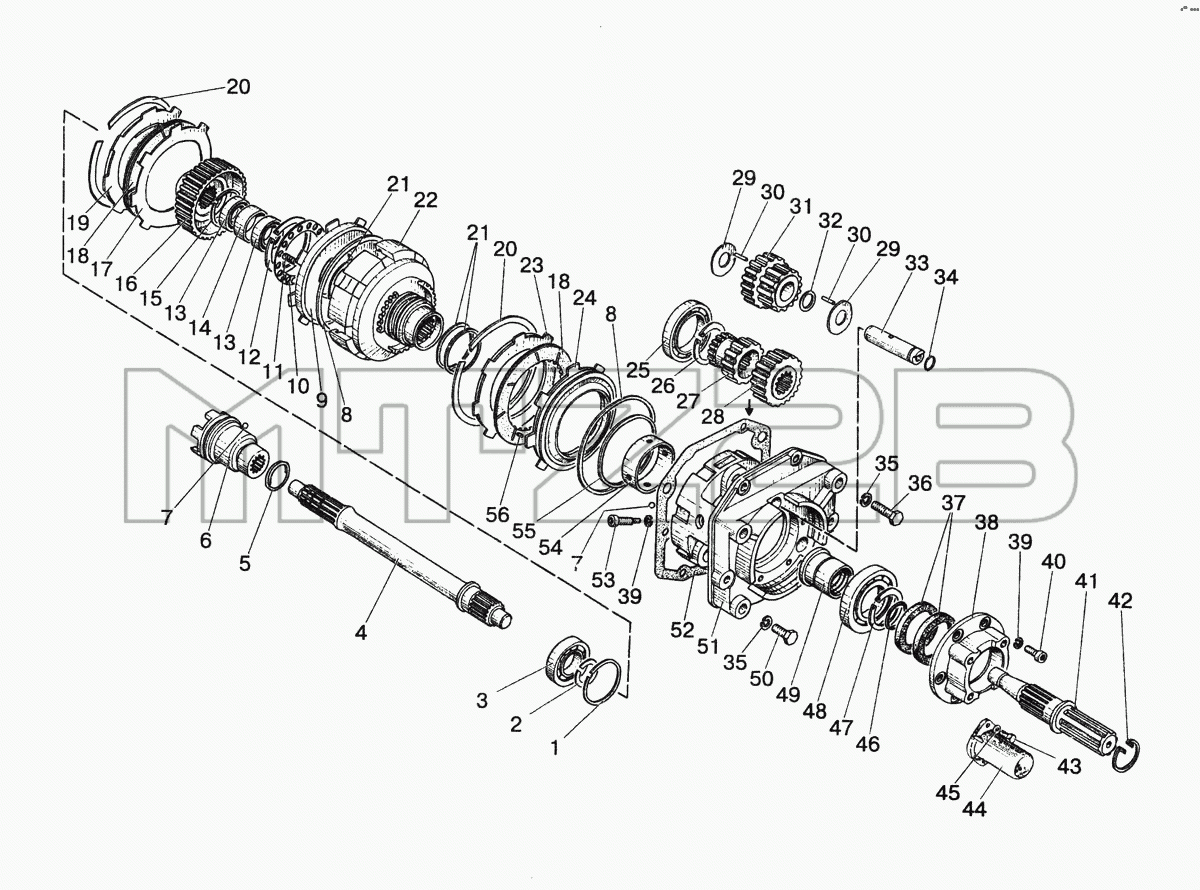

Каталог запасных частей к технике: МТЗ-1522. Вал отбора мощности (BOM)
1522-4202030
1
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
35
36
37
38
39
39
40
41
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-4202030 | 1522-4202030 | Фрикцион | |
| 1522-4202020 | 1522-4202020 | Корпус | |
| 1 | 2Б80 | Кольцо | |
| 2 | 2Б40 | Кольцо | |
| 3 | 208 | Подшипник | |
| 4 | 1522-4202060 | Вал ведущий | |
| 4 | 1522-4202011 | Вал ведущий | |
| 5 | А61.03.002 | Кольцо | |
| 6 | 50-4202045-01 | Муфта переключения | |
| 6 | 50-4202046-Б-01 | Муфта переключения | |
| 7 | 7,938 | Шарик | |
| 8 | 80-1701382 | Кольцо | |
| 9 | 80-1701374-01 | Поршень | |
| 10 | 80-1701373 | Опора | |
| 11 | 80-1701395 | Пружина | |
| 12 | 1А80 | Кольцо | |
| 13 | 305 | Подшипник | |
| 14 | 8020-4202032 | Втулка | |
| 15 | 2Б62 | Кольцо | |
| 16 | 1522-4202034 | Муфта шлицевая | |
| 17 | 80-1701375 | Диск ведомый | |
| 18 | 80-1701384 | Диск ведущий | |
| 19 | 80-1701379-01 | Диск | |
| 20 | 80-1701392 | Кольцо | |
| 21 | 142-1701381 | Кольцо | |
| 22 | 8020-4202031-01 | Барабан | |
| 23 | 80-1701379 | Диск упорный | |
| 24 | 8020-4202033 | Поршень тормоза | |
| 25 | 113 | Подшипник | |
| 26 | 2Б65 | Кольцо | |
| 27 | 1021-4202026 | Шестерня | |
| 28 | 1021-4202021 | Шестерня | |
| 29 | 1021-4202023 | Шайба упорная | |
| 30 | 5х27,8 | Ролик | |
| 31 | 1522-4202028 | Шестерня | |
| 32 | 1522-4202024 | Втулка | |
| 33 | 1522-4202022 | Ось промежуточная | |
| 34 | 021-025-25-1-4 | Кольцо | |
| 35 | ШП12 | Шайба | |
| 36 | 22-60х85 | Болт | |
| 37 | 8020-4202018 | Манжета | |
| 38 | Крышка ШП10 | Крышка | |
| 39 | ШП10 | Шайба | |
| 40 | Ф80-3407133-Б | Винт | |
| 41 | 1522-4202047 | Хвостовик ВОМ 2С (8 шлиц-1000 об/мин) | |
| 41 | 1522-4202017 | Хвостовик ВОМ 3 (20 шлиц) | |
| 41 | 1021-4202017 | Хвостовик ВОМ 2 (21 шлиц) | |
| 41 | 1021-4202016 | Хвостовик ВОМ (8 шлиц-540 об/мин) | |
| 42 | 220-4202027 | Кольцо стопорное | |
| 43 | М8х16 | Болт | |
| 44 | 1522-4202065 | Колпак заднего БОМ | |
| 45 | ШЧ8 | Шайба | |
| 46 | 042-048-30-2-1 | Кольцо | |
| 47 | 2Б60 | Кольцо | |
| 48 | 212 | Подшипник | |
| 49 | 8020-4202027 | Втулка | |
| 50 | М12х40 | Болт | |
| 51 | 1522-4202014 | Корпус | |
| 52 | 1522-4202013 | Прокладка | |
| 53 | 8020-4202043 | Винт | |
| 54 | 142-4202042 | Втулка | |
| 55 | 86-1802047 | Кольцо | |
| 56 | 8020-4202041 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
