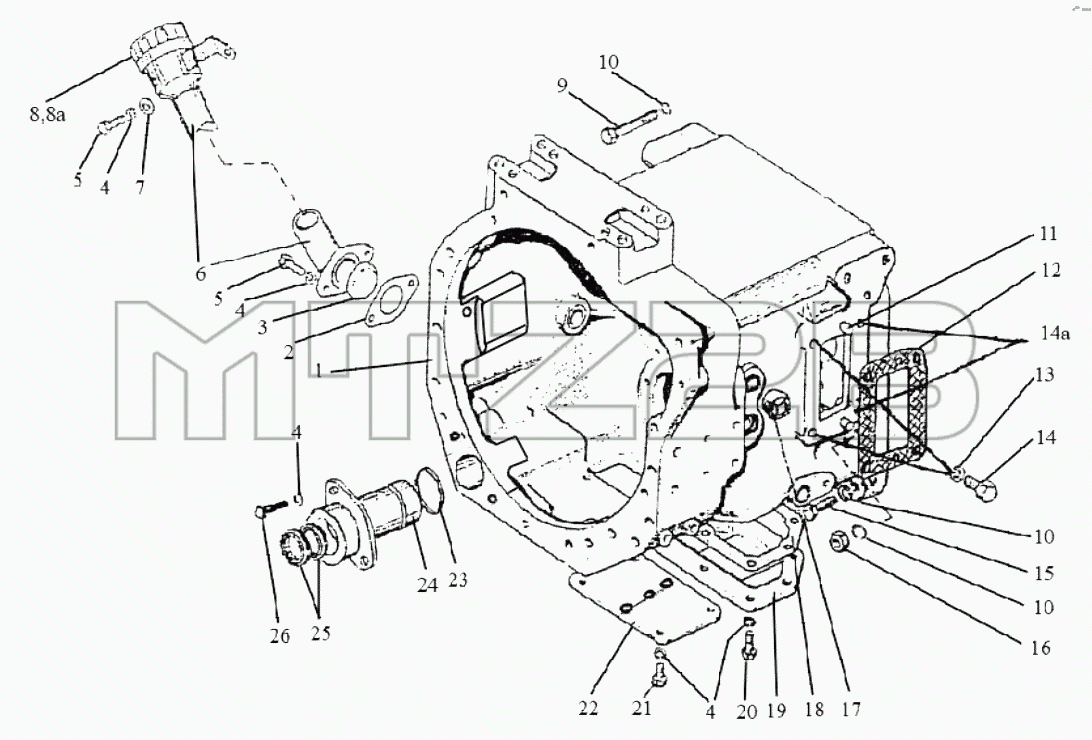

Каталог запасных частей к технике: МТЗ-1523. Корпус сцепления (с КП 24х12)
/12.gif)
6
24
1
2
3
4
4
4
4
5
5
6
7
8
8a
9
10
10
10
11
12
13
14
14a
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6 | 1522-1601300 | Горловина заливная | |
| 24 | 86-1802015-Б | Обойма | |
| 1 | 1522-1601015-01 | Корпус | |
| 2 | 240-1002082-A | Прокладка | |
| 3 | 240-1002085 | Сетка | |
| 4 | Шайба8Т | Шайба 8Т | |
| 5 | БолтМ8-6gх20.88.35.019 | Болт | |
| 6 | 1522-1601310 | Горловина заливная | |
| 7 | ШайбаС8.01.019 | Шайба | |
| 8 | 082-1103010 | Пробка | |
| 8a | 36-1101070 | Цепочка | |
| 9 | 70-4605036-03 | Болт | |
| 10 | Шайба20.ОТ | Шайба | |
| 11 | ШЦК10x25 | Штифт | |
| 12 | 80-1601343 | Прокладка | |
| 13 | Шайба12.ОТ | Шайба | |
| 14 | БолтМ12-6gх30.88.35.019 | Болт | |
| 14a | M12х150 | Болт | |
| 15 | 70-4605036 | Болт | |
| 16 | М20 | Гайка | |
| 17 | 70-1701301 | Пробка | |
| 18 | 80-1601314 | Прокладка | |
| 19 | 80-1601313 | Крышка | |
| 20 | БолтМ8-6gх25.88.35.019 | Болт | |
| 21 | БолтМ8-6gх16.88.35.019 | Болт | |
| 22 | 50-1601341 | Крышка сцепления | |
| 23 | 048-052-25-2-4 | Кольцо | |
| 24 | 86-1802020 | Обойма | |
| 25 | Манжета2.2-38х58-1 | Манжета | |
| 26 | БолтМ8-6gх35.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
