Каталог запчастей МТЗ и ММЗ

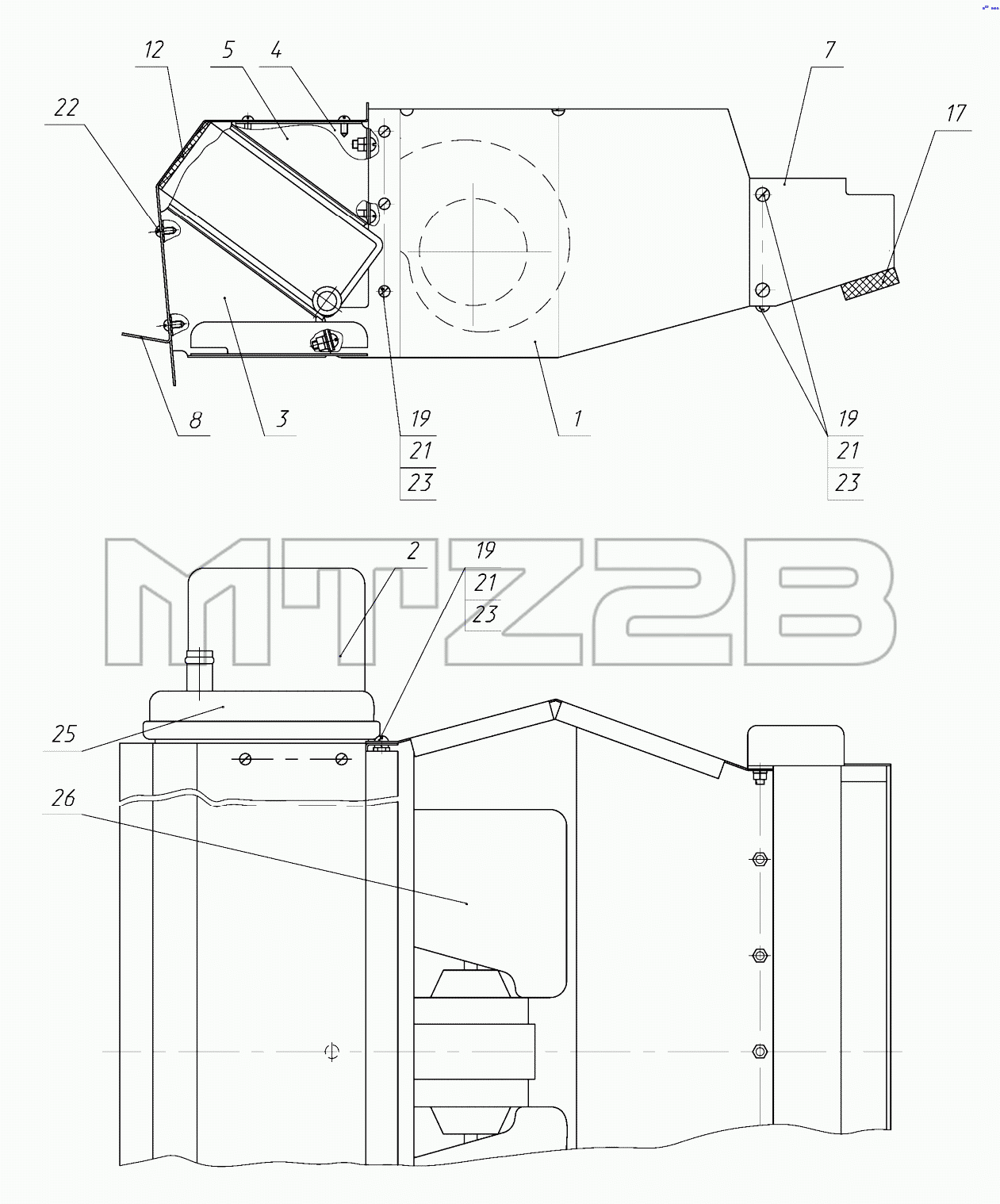

Каталог запасных частей к технике: МТЗ-1523. Отопитель-вентилятор
/125.gif)
1
2
3
4
5
7
8
12
17
19
19
19
21
21
21
22
23
23
23
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-8101100 | 1522-8101100 | Отопитель - вентилятор | |
| 1 | 1522-8101130 | Короб | |
| 2 | 1522-8101170 | Стенка | |
| 3 | 1522-8101210 | Стенка | |
| 4 | 1522-8101101 | Косынка | |
| 5 | 1522-8101101-01 | Косынка | |
| 7 | 1522-8101103 | Обечайка | |
| 8 | 1522-8101104-01 | Крышка | |
| 12 | 1522-8101013-01 | Уплотнитель | |
| 17 | 1522-8101106 | Прокладка | |
| 19 | ВинтВ.М5-6gх10.58.019 | Винт | |
| 20 | ГайкаМ5-6Н.6.019 | Гайка | |
| 21 | ШайбаС.5.01.019 | Шайба С.5.01.019 | |
| 22 | Шуруп2-4х16.019 | Шуруп | |
| 23 | Шайба5Т | Шайба | |
| 25 | 90-8101060 | Радиатор отопителя | |
| 25 | 1522-8101060 | Радиатор | |
| 26 | 500135046.002-2001 | Вентилятор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
