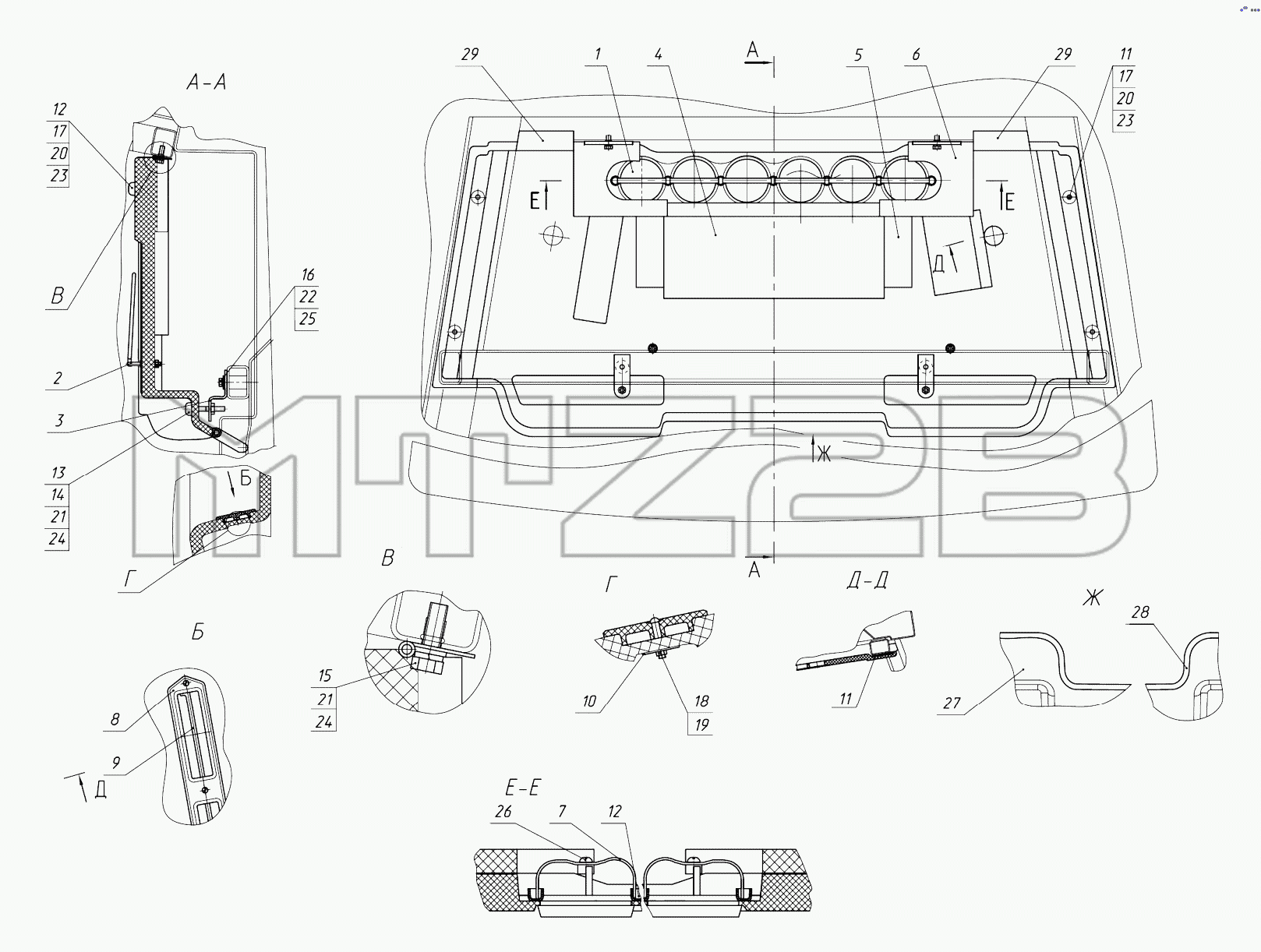

Каталог запасных частей к технике: МТЗ-1523. Панель
/123.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
19
20
20
21
21
22
23
23
24
24
25
26
27
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-8101090-Б/-01/-02 | 1522-8101090-Б/-01/-02 | Панель | |
| 1 | 1522-8104100 | Дефлектор | |
| 2 | 822-8204030 | Козырек | |
| 3 | 3022-8101100 | Кронштейн | |
| 4 | 1522-8101091-01 | Уплотнитель | |
| 5 | 1522-8101091-04 | Уплотнитель | |
| 6 | 1522-8101092 | Уплотнитель | |
| 7 | 1522-8104105 | Скоба | |
| 8 | 80-8100011-Б | Крышка | |
| 9 | 80-8100012 | Заслонка | |
| 10 | 2522-6105021 | Шайба | |
| 11 | 3022-8101019 | Уплотнитель | |
| 12 | А30.04.017 | Колпачок | |
| 13 | А30.04.017-01 | Колпачок | |
| 14 | БолтМ8-6gх75.88.35.019 | Болт | |
| 15 | БолтМ8-6gх25.88.35.019 | Болт | |
| 16 | БолтМ16-6gх25.88.35.019 | Болт М16-6gх25.88.35.019 | |
| 17 | БолтМ6-6gх30.88.35.019 | Болт М6-6gх30.88.35.019 | |
| 18 | ВинтВ.М6-6gх40.58.019 | Винт В.М6-6gх40.58.019 | |
| 19 | ГайкаМ6-6Н.6.019 | Гайка | |
| 20 | ШайбаС6.01.019 | Шайба | |
| 21 | ШайбаС8.01.019 | Шайба | |
| 22 | ШайбаС16.01.019 | Шайба С 16.01.019 | |
| 23 | Шайба6Т | Шайба | |
| 24 | Шайба8Т | Шайба 8Т | |
| 25 | Шайба16.ОТ | Шайба | |
| 26 | Шуруп2-4х16.019 | Шуруп | |
| 27 | 1522П-8101110 | Панель | |
| 27 | 1522-8101110-Б | Стенка | |
| 27 | ОТ1522-8101110 | Панель | |
| 28 | SD-1-04 | Уплотнитель | |
| 29 | АбрисЛТ20х2 | Герметик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
