Каталог запчастей МТЗ и ММЗ

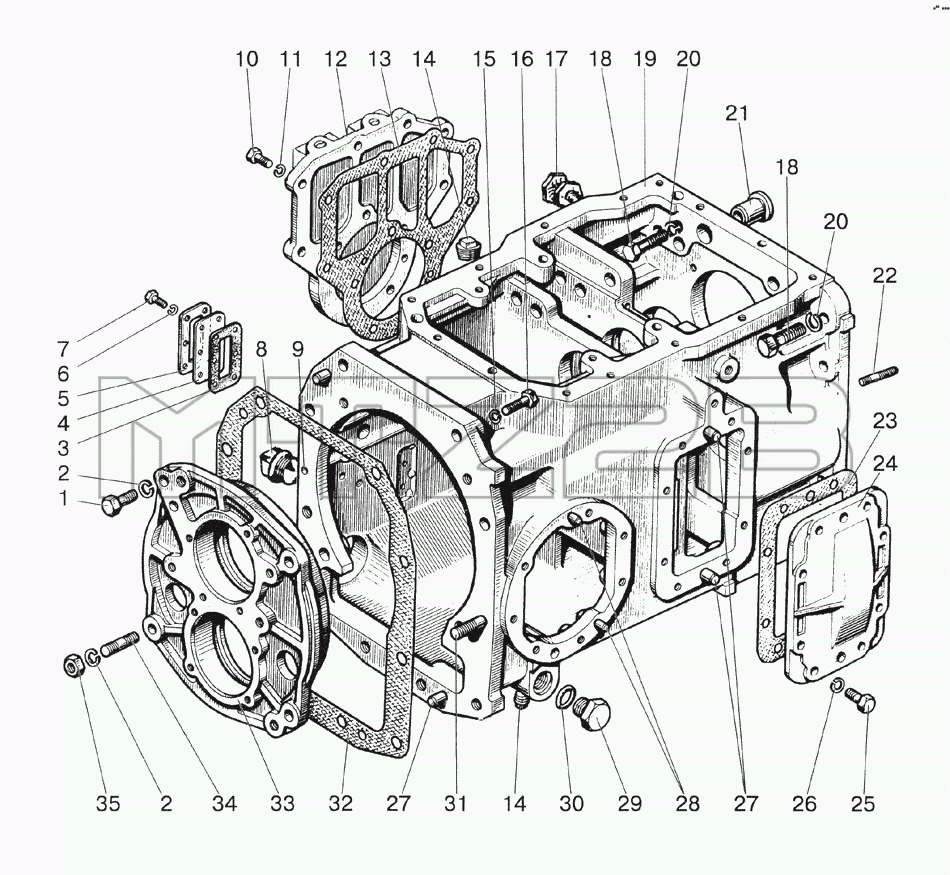

Каталог запасных частей к технике: МТЗ-1523. Коробка передач 1522-1700010
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1700010 | 1522-1700010 | Коробка передач в сборе | |
| 1 | М16х45 | Болт | |
| 2 | ШП16 | Шайба | |
| 3 | 85-4608086-А | Прокладка | |
| 4 | 85-4608087 | Указатель | |
| 5 | 85-4608088 | Пластина | |
| 6 | ШП6 | Шайба | |
| 7 | М6х16 | Винт | |
| 8 | 70-1701300 | Пробка | |
| 9 | 10.0-60 | Шарик | |
| 10 | М10х30 | Болт | |
| 11 | ШП10 | Шайба | |
| 12 | 1221-1802016 | Крышка | |
| 13 | 80-1701399-Б | Прокладка | |
| 14 | 2-КГ3/8" | Пробка | |
| 15 | ШП20 | Шайба | |
| 16 | 70-4605036 | Болт | |
| 17 | 50-1002318-Б | Рым | |
| 18 | 1221-2401011-01 | Болт М18х60 | |
| 19 | 1522-1701025 | Корпус | |
| 20 | ШП18 | Шайба | |
| 21 | 80-1701424 | Втулка | |
| 22 | 1522-1701525 | Шпилька | |
| 23 | 50-1701456-А | Прокладка | |
| 24 | 70-1701454-А2-01 | Крышка | |
| 25 | М12х30 | Болт | |
| 26 | ШП12 | Шайба | |
| 27 | Д01-015 | Штифт установочный | |
| 28 | ШЦК10х25 | Штифт | |
| 29 | 80-4608021 | Заглушка | |
| 30 | 027-032-30-1-4 | Кольцо | |
| 31 | 80-1701525 | Шпилька | |
| 32 | 80-1701026 | Прокладка | |
| 33 | 80-1701034-01 | Стакан | |
| 34 | 80-1701204 | Шпилька | |
| 35 | М16 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
