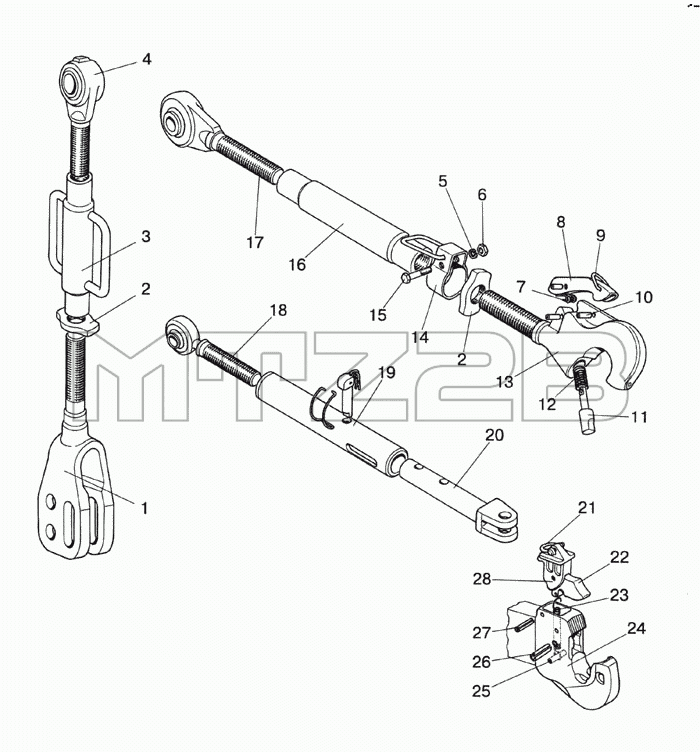

Каталог запасных частей к технике: МТЗ-1523. Узлы и элементы навесного устройства
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Захват верхней тяги | Захват верхней тяги | Захват верхней тяги | |
| Захват нижних тяг | Захват нижних тяг | Захват нижних тяг | |
| 1522-4605060 | 1522-4605060 | Раскос | |
| 1522-4605120 | 1522-4605120 | Стяжка | |
| 1522-4605090 | 1522-4605090 | Тяга верхняя | |
| 1 | 1522-4605080 | Вилка | |
| 2 | 1522-4605071 | Контргайка | |
| 3 | 1522-4605075 | Труба | |
| 4 | 1522-4605065 | Винт | |
| 5 | ШП10 | Шайба | |
| 6 | М10 | Гайка | |
| 7 | 099049 | Пружина | |
| 8 | 306842 | Рукоятка фиксатора | |
| 9 | 099015 | Скоба | |
| 10 | 010486 | Штифт 6х28 | |
| 11 | 099113 | Фиксатор | |
| 12 | 099050 | Пружина защелки | |
| 13 | Захват верхней тяги | Захват верхней тяги | |
| 14 | 1522-4605110 | Кронштейн | |
| 15 | М10х50 | Болт | |
| 16 | 1522-4605076-01 | Труба | |
| 17 | 1522-4605065-01 | Винт | |
| 18 | 1522-4605125 | Винт | |
| 19 | 1522-4605130 | Направляющая | |
| 20 | 1522-4605135 | Ползун | |
| 21 | 200030 | Кольцо | |
| 22 | 309758 | Защелка фиксатора | |
| 23 | 308524 | Пружина | |
| 24 | Захват нижних тяг | Захват нижних тяг | |
| 25 | 099435 | Штифт 6х32 | |
| 26 | 099599 | Штифт 13х36 | |
| 27 | 308520 | Штифт упорный 10х36 | |
| 28 | 20002 | Рукоятка фиксатора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
