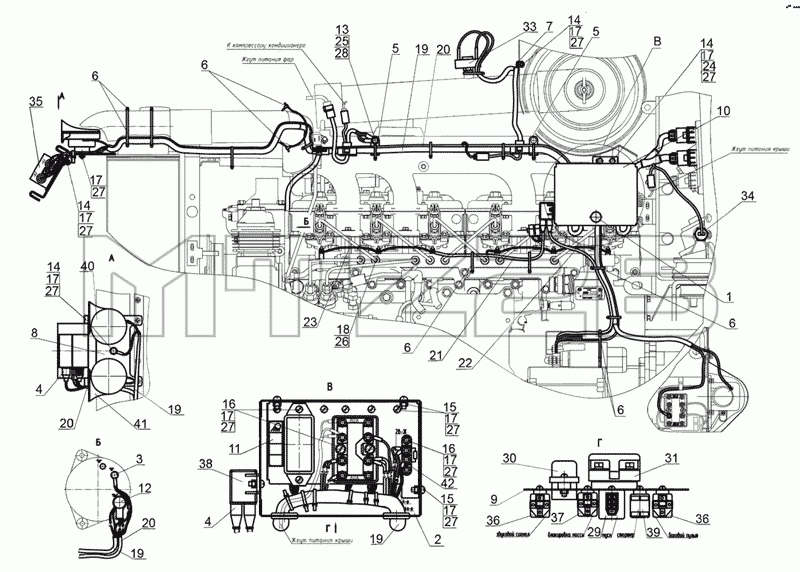

Каталог запасных частей к технике: МТЗ-1523.4. Электрооборудование по дизелю
1
2
3
4
4
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
14
14
14
15
15
16
16
17
17
17
17
17
17
17
17
17
18
19
19
19
19
20
20
20
21
22
23
24
25
26
27
27
27
27
27
27
27
27
27
28
29
30
31
33
34
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-3805065 | Винт | |
| 2 | 1522-3747010 | Коробка | |
| 3 | 54.24.445 Б | Наконечник | |
| 4 | 70-3723035 | Наконечник | |
| 5 | 80-3723016 | Кронштейн | |
| 6 | 80-3723045-01 | Манжета | |
| 7 | 822-3723001 | Скоба | |
| 8 | 1221-3759011 | Кронштейн | |
| 9 | 1522-3747011 | Панель | |
| 10 | 1522-3747013 | Крышка | |
| 11 | 2022-3722011 | Табличка | |
| 12 | ТМ-59-6000-38 | Наконечник резиновый | |
| 13 | M8-6gx16.88.35.019 | Болт | |
| 14 | M6-6gx16.88.35.019 | Болт | |
| 15 | B.M6-6gx10.58.019 | Винт | |
| 16 | B.M6-6gx20.58.019 | Винт | |
| 17 | М6-6Н.6.019 | Гайка | |
| 18 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 19 | 1523.4-3724360 | Жгут | |
| 20 | 80-3724345-В | Жгут | |
| 21 | 1221.4-3724380-А | Жгут | |
| 22 | 80-3724381 | Провод | |
| 23 | 1221-3724383 | Провод | |
| 24 | С.6.01.019 | Шайба | |
| 25 | С.8.01.019 | Шайба | |
| 26 | 5Т | Шайба | |
| 27 | 6Т | Шайба | |
| 28 | 8Т | Шайба | |
| 29 | 3741.10 | Блок свечей накаливания | |
| 30 | 3722.20 | Блок предохранителей | |
| 31 | 3722.60 | Блок предохранителей | |
| 33 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 34 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 35 | 3759.10 | Преобразователь напряжения | |
| 36 | 3747.50 | Реле на замыкание | |
| 37 | 3747.40 | Реле на размыкание | |
| 38 | 3747.35 | Реле свечей накаливания | |
| 39 | 3747.25 | Реле стартера | |
| 40 | 3721.15 | Сигнал звуковой рупорный низкотональный | |
| 41 | 3721.20 | Сигнал звуковой рупорный высокотональный | |
| 42 | 3741.25 | Сопротивление добавочное генератора |
