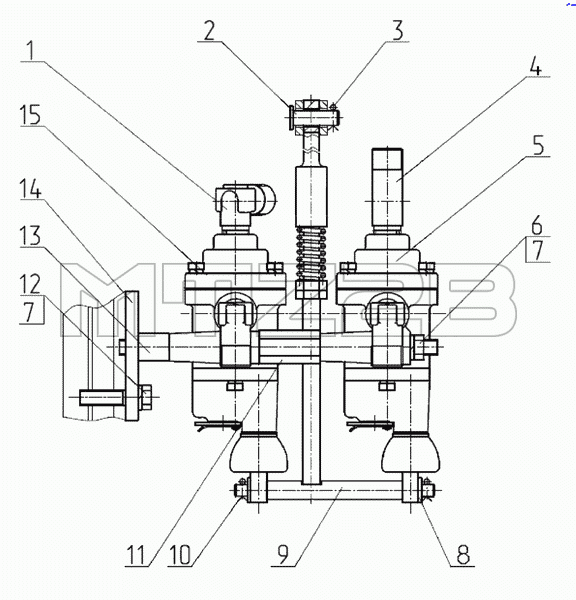

Каталог запасных частей к технике: МТЗ-1523.4. Кран тормозной
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1522-3514033 | Угольник | |
| 2 | 12x32 | Палец | |
| 3 | 3,2x18.019 | Шплинт | |
| 4 | 1522-3513551 | Тройник | |
| 5 | А29.3514010-01 | Кран тормозной | |
| 6 | М10-6Н.6.019 | Гайка | |
| 7 | 10 ОТ | Шайба | |
| 8 | С 8.01.019 | Шайба | |
| 9 | 1523-3514730 | Тяга | |
| 10 | 2,5x16.019 | Шплинт | |
| 11 | 1523-3514714 | Шпилька | |
| 12 | M10-6gx40.88.35.019 | Болт | |
| 13 | 1522М-3514013 | Бобышка | |
| 14 | 1522М-3514012 | Плита | |
| 15 | А29.351.4010-02 | Кран тормозной |
