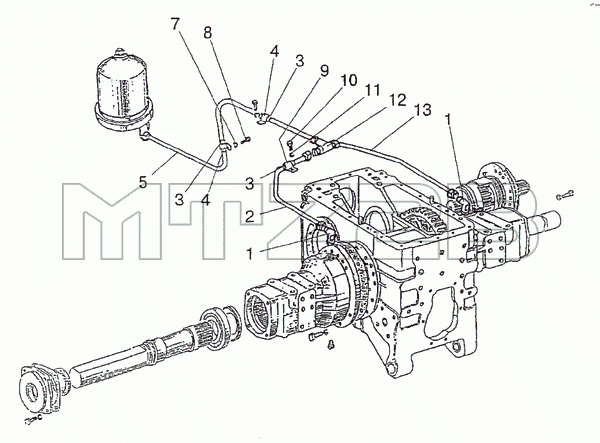

Каталог запасных частей к технике: МТЗ-1523.4. Система смазки заднего моста (вариант)
1
1
2
3
3
3
4
4
5
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86-1802088 | Угольник | |
| 2 | 1522-2407330 | Маслопровод | |
| 3 | 1522-2407317 | Трубка | |
| 4 | 70-4802046 | Хомут | |
| 5 | 1522-2407310 | Маслопровод | |
| 7 | ШП 10 | Шайба | |
| 8 | М10х20 | Болт | |
| 9 | 70-4802043 | Кляммер | |
| 10 | М12х25 | Болт | |
| 11 | ШП 12 | Шайба | |
| 12 | 1221-2407288-02 | Тройник | |
| 13 | 1522-2407320 | Маслопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
