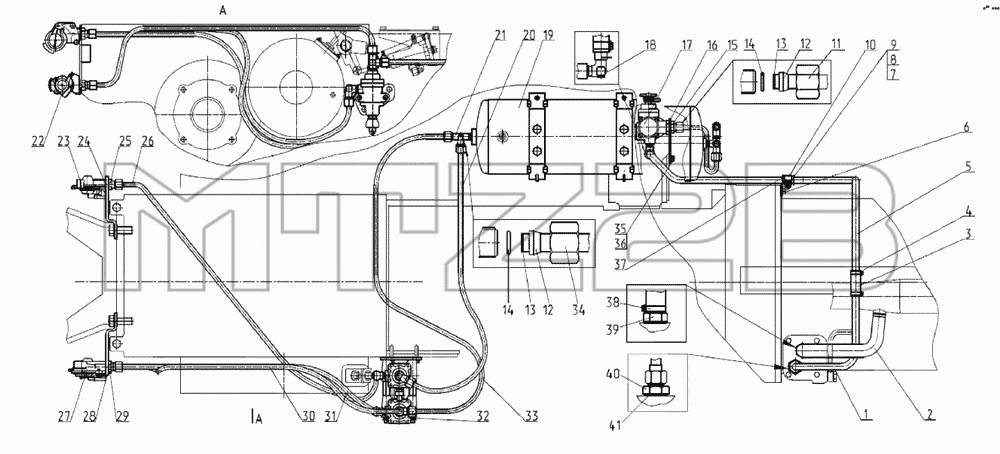

Каталог запасных частей к технике: МТЗ-1523.4. Трубопроводы и арматура пневмопривода тормозов прицепа
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1523Д-3506010 | Трубопровод | |
| 2 | 2022Д-3506016 | Шланг | |
| 3 | 2022Д-3506023 | Шланг | |
| 4 | 16-27 | Хомут | |
| 5 | 1523Д-3506014 | Трубопровод | |
| 6 | 2022Д-3506018 | Кронштейн | |
| 7 | M8-6gx16.88.35.019 | Болт | |
| 8 | M8-6H.6.019 | Гайка | |
| 9 | 8T | Шайба | |
| 10 | 822-3723044 | Хомутик | |
| 11 | 1522-3506026 | Гайка накидная | |
| 12 | 1522-3506024 | Муфта | |
| 13 | 1522-3506022 | Нипель | |
| 14 | 012-015-19-2-4 | Кольцо | |
| 15 | 80-3512006 | Контргайка | |
| 16 | 1522-3512012 | Кронштейн | |
| 17 | A29.51.000 Б | Регулятор давления | |
| 18 | 2022Д-3506015 | Угольник | |
| 19 | 50-3513015-А | Баллон | |
| 20 | 1522М-3506051 | Трубка | |
| 21 | 1522-3513551 | Тройник | |
| 22 | 64226-3521110 | Головка соединительная | |
| 23 | 64226-3521111 | Головка соединительная | |
| 24 | 1522-3521512 | Кронштейн | |
| 25 | 1522-3521513 | Штуцер | |
| 26 | 1021-3506021-03 | Трубка | |
| 27 | А29.76.000 | Головка соединительная в сборе | |
| 28 | 2022Д-3521711 | Кронштейн | |
| 29 | 1522-3521012 | Штуцер | |
| 30 | 1522М-3506041 | Трубка | |
| 31 | 1025-3506561-01 | Трубка | |
| 32 | 1523-3514705-01 | Кран тормозной | |
| 33 | 2022Д-3506021 | Трубка | |
| 34 | 1522-3506023 | Гайка | |
| 35 | M8-6gx30.88.35.019 | Болт | |
| 36 | 8Т | Шайба | |
| 37 | 70-3506027 | Втулка | |
| 38 | 25-40 | Хомут | |
| 39 | 2022Д-3506030 | Штуцер | |
| 40 | 2022Д-3506022 | Штуцер | |
| 41 | 80-1702098 | Шайба |
