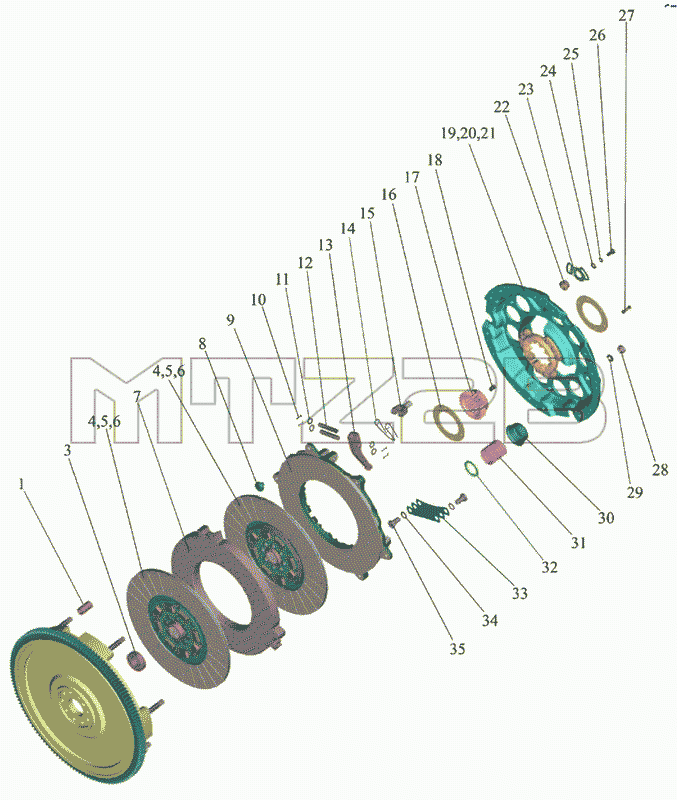

Каталог запасных частей к технике: МТЗ-1523.4. Установка сцепления 1523Д-1005009
1523Д-1005009
1
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-1601090-В | 85-1601090-В | Диск сцепления | |
| 1523Д-1005009 | 1523Д-1005009 | Установка сцепления | |
| 1 | 70-1601074 | Втулка | |
| 3 | 180205К1С17 | Подшипник | |
| 4 | 85-1601130-01 | Диск ведомый (с безасбестовыми накладками) | |
| 5 | 70-1601138-01 | Накладка фрикционная | |
| 6 | 2-4x8.32 | Заклепка | |
| 7 | 1520-1601092 | Диск средний | |
| 8 | 1520-1601123 | Упор | |
| 9 | 85-1601093-Б | Диск нажимной | |
| 10 | 3,2x18.019 | Шплинт | |
| 11 | 85-1601108 | Шайба | |
| 12 | 85-1601096 | Палец | |
| 13 | 85-1601094 | Рычаг отжимной | |
| 14 | 85-1601083 | Пружина | |
| 15 | 85-1601097 | Вилка | |
| 16 | 1522-1601062 | Шайба | |
| 17 | 70-1601053 | Втулка | |
| 18 | 70-1601091 | Демпфер | |
| 19 | 8x22.01 | Заклепка | |
| 20 | 1522-1601051 | Ступица | |
| 21 | 1522-1601125 | Диск опорный | |
| 21 | 1522-1601120 | Диск опорный | |
| 22 | 85-1601109-А | Гайка регулировочная | |
| 23 | 85-1601086 | Шайба стопорная | |
| 24 | С 8.01.019 | Шайба | |
| 25 | 8Т | Шайба | |
| 26 | М8х16 | Болт | |
| 27 | 6x30.01 | Заклепка | |
| 28 | М 12x1,25 | Гайка | |
| 29 | 12 ОТ | Шайба | |
| 30 | 85-1601072-Б | Стакан | |
| 31 | 85-1601115 | Пружина | |
| 32 | 85-1601118-Б | Шайба изолирующая | |
| 33 | 85-1601124 | Пластина | |
| 34 | 85-1601121 | Шайба | |
| 35 | 85-1601126 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
