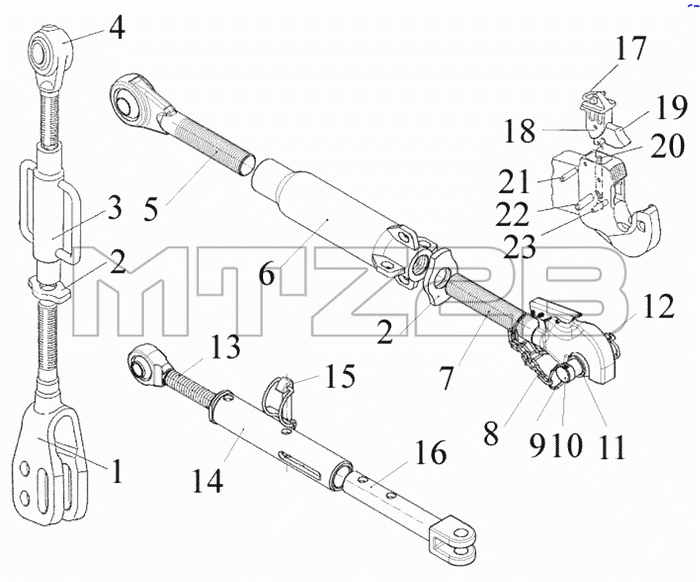

Каталог запасных частей к технике: МТЗ-1523.4. Узлы и элементы навесного устройства
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-4605060 | 1522-4605060 | Раскос | |
| 574935 | 574935 | Захват нижний | |
| 1522-4605120 | 1522-4605120 | Стяжка | |
| 1522-4605090-Б | 1522-4605090-Б | Тяга верхняя | |
| 1 | 1522-4605080 | Вилка | |
| 2 | 1522-4605071 | Контргайка | |
| 2 | 1522-4605071 | Контргайка | |
| 3 | 1522-4605075 | Труба | |
| 4 | 1522-4605065 | Винт | |
| 5 | 1522-4605065-01 | Винт | |
| 6 | 3022-4606215 | Труба | |
| 7 | 1522-4605100 | Захват | |
| 8 | А61.08.001 | Цепочка | |
| 9 | А61.03.002 | Кольцо | |
| 10 | 1220-4605593 | Палец | |
| 11 | W1522-4605556 | Шарнир | |
| 12 | А61.05.100 | Чека 9 звеньев | |
| 13 | 1522-4605125 | Винт | |
| 14 | 1522-4605130 | Направляющая | |
| 15 | 1522-4605140 | Чека | |
| 16 | 1522-4605035 | Тяга нижняя | |
| 17 | 200030 | Кольцо | |
| 18 | 309928 | Штифт | |
| 19 | 309758 | Защелка фиксатора | |
| 20 | 308524 | Пружина | |
| 21 | 308520 | Штифт упорный 10х36 | |
| 22 | 099598 | Штифт | |
| 23 | 099435 | Штифт 6х32 |
