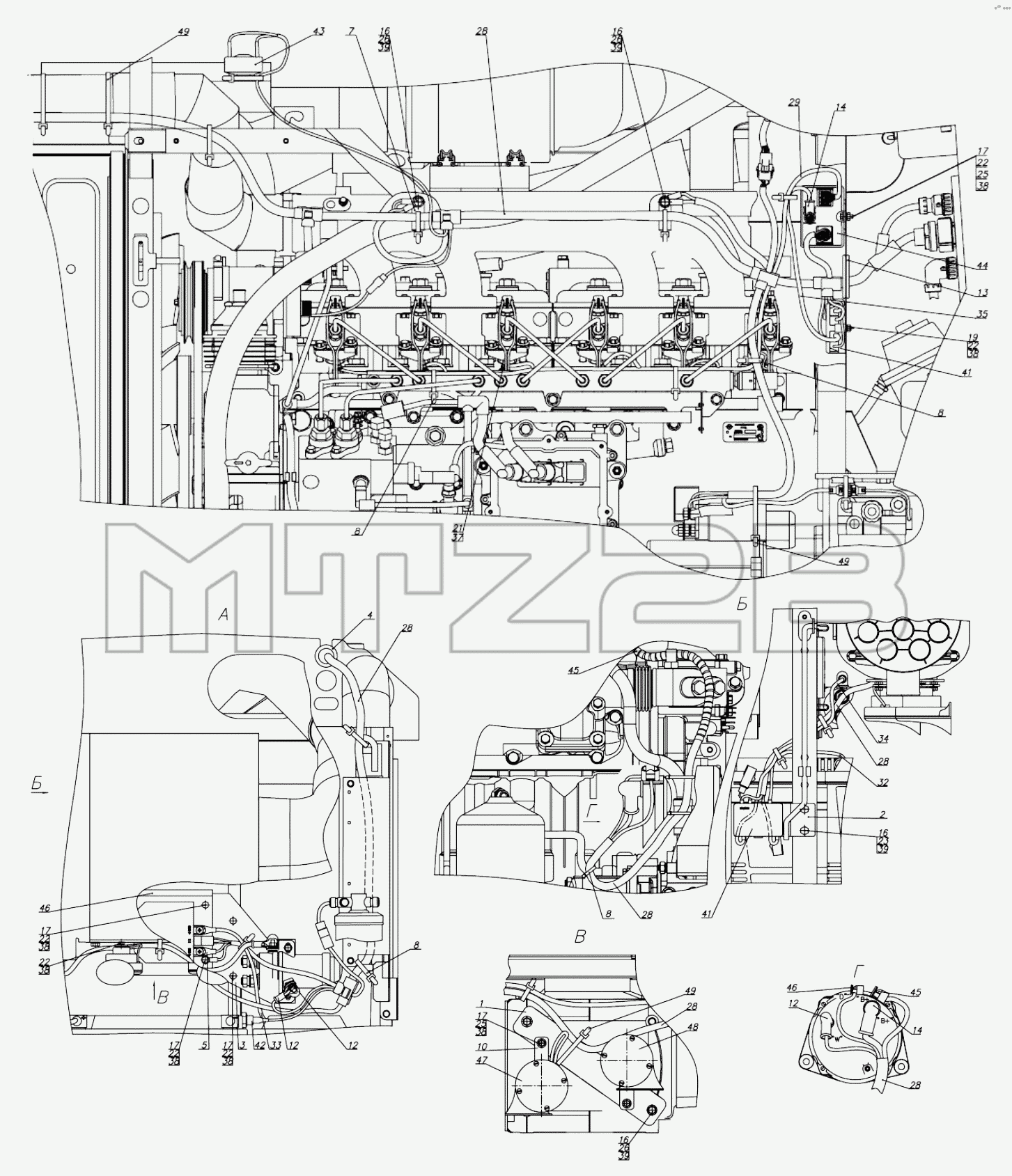

Каталог запасных частей к технике: МТЗ-1523.6. Электрооборудование двигателя
1
2
3
4
5
7
8
8
8
8
10
12
12
12
13
14
14
16
16
16
16
17
17
17
17
17
19
21
22
22
22
22
22
22
23
25
25
26
26
26
28
28
28
28
28
28
29
32
33
34
35
37
38
38
38
38
38
38
38
39
39
39
39
41
41
42
43
44
45
45
46
46
47
48
49
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2422-3700030-Б | 2422-3700030-Б | Электрооборудование двигателя | |
| 1 | 2022.5-3721010 | Кронштейн | |
| 2 | 2422-3722001 | Пластина кронштейна | |
| 3 | 2422-3747001 | Пластина кронштейна | |
| 4 | 50-4607064 | Втулка | |
| 5 | 70-3723035 | Наконечник | |
| 7 | 80-3723016 | Кронштейн | |
| 8 | 80-3723045-01 | Манжета | |
| 10 | 1522-3721011 | Пластина | |
| 12 | 54.24.445-Б | Наконечник | |
| 13 | Н50-4607102 | Втулка | |
| 14 | ТМ-59-6000-38 | Наконечник резиновый | |
| 16 | БолтМ8-6gх16.88.35.019 | Болт | |
| 17 | БолтМ6-6gх16.88.35.019 | Болт | |
| 19 | ВинтВ.М6-6gх20.58.019 | Винт | |
| 21 | ГайкаМ5-6Н.6.019 | Гайка | |
| 22 | ГайкаМ6-6Н.6.019 | Гайка | |
| 23 | ГайкаМ8-6Н.6.019 | Гайка | |
| 25 | ШайбаС.6.01.019 | Шайба С.6.01.019 | |
| 26 | ШайбаС.8.01.019 | Шайба С.8.01.019 | |
| 28 | Жгут2422-3724360-Г | Жгут 2422-3724360-Г | |
| 29 | Жгут1221-3724380-В | Жгут 1221-3724380-В | |
| 32 | Провод80-3724381-Б | Провод 80-3724381-Б | |
| 33 | Провод920-3724368-В | Провод 920-3724368-В | |
| 34 | Провод1025.4-3724367-Б | Провод 1025.4-3724367-Б | |
| 35 | Провод1222.4-3724045-В | Провод 1222.4-3724045-В | |
| 37 | Шайба5Т | Шайба | |
| 38 | Шайба6Т | Шайба | |
| 39 | Шайба8Т | Шайба 8Т | |
| 41 | 3722.90 | Блок предохранителей | |
| 42 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 43 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 44 | 3741.50 | Контроллеры свечей накаливания | |
| 45 | М8PN.699.100.983 | Крышка защитная | |
| 46 | М5PN.699.100.984 | Крышка защитная | |
| 47 | 3723.40 | Лента спиральная | |
| 48 | 3759.10 | Преобразователь напряжения | |
| 49 | 3721.15 | Сигнал звуковой рупорный низкотональный | |
| 50 | 3721.20 | Сигнал звуковой рупорный высокотональный | |
| 51 | 6430-3724625 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
