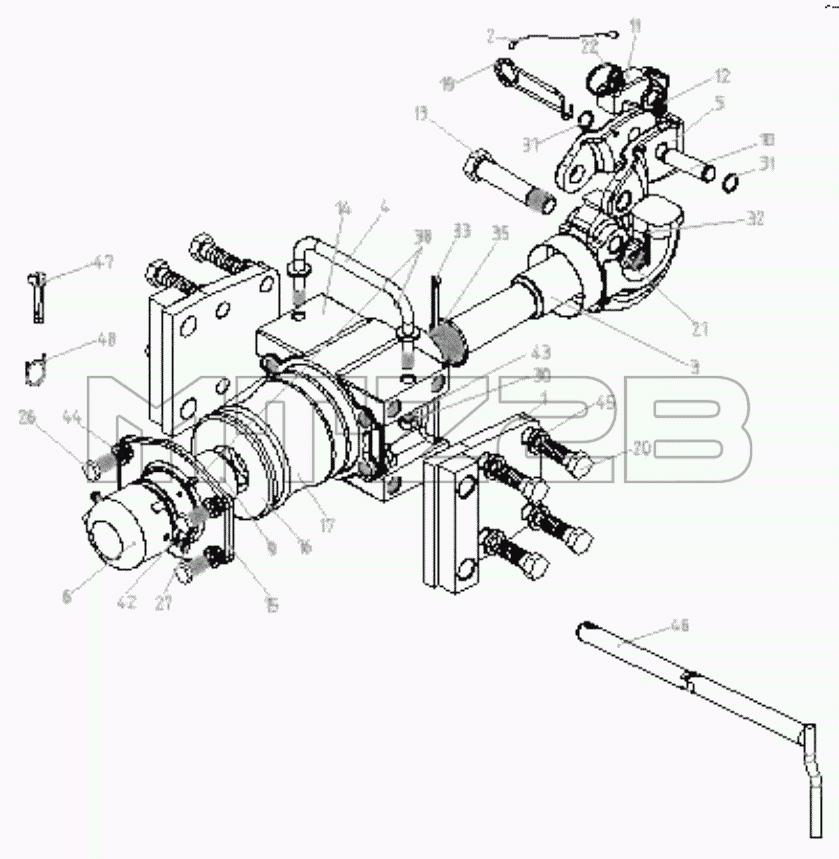

Каталог запасных частей к технике: МТЗ-1523.6. Крюк с амортизатором
1
2
3
4
5
6
9
10
11
12
13
14
15
16
17
19
20
21
22
26
27
30
31
31
32
33
35
38
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-2707250 | 3522-2707250 | Крюк с амортизатором | |
| 1 | 3522-2707270 | Пластина | |
| 2 | 2522-2707220 | Тросик | |
| 3 | 2522-2707255 | Крюк | |
| 4 | 2522-2707290 | Рукоятка | |
| 5 | 2522-2707295 | Скоба | |
| 6 | 2522-2707300 | Чехол | |
| 9 | 2522-2707244 | Гайка | |
| 10 | 2522-2707246 | Ось | |
| 11 | 2522-2707247 | Защелка | |
| 12 | 2522-2707248 | Пружина | |
| 13 | 2522-2707249 | Болт | |
| 14 | 2522-2707251 | Корпус | |
| 15 | 2522-2707253 | Крышка | |
| 16 | 2522-2707256 | Шайба упорная | |
| 17 | 2522-2707257 | Амортизатор | |
| 19 | 2522-2707263 | Фиксатор | |
| 20 | 680-2707024 | Болт | |
| 21 | 70-4605316 | Гайка упорная | |
| 22 | А61.03.002 | Кольцо | |
| 26 | БолтМ16-6gх32.88.35.019 | Болт | |
| 27 | БолтМ6-6gх12.88.35.019 | Болт | |
| 30 | ГайкаМ14х1,5-6Н.6.019 | Гайка | |
| 31 | КольцоА20 | Кольцо А20 | |
| 32 | Шплинт5х36.019 | Шплинт | |
| 33 | Шплинт6,3х63.019 | Шплинт 6,3х63.019 | |
| 35 | Кольцо060-068-46-2-2 | Кольцо 060-068-46-2-2 | |
| 38 | Масленка1.2.Ц6 | Масленка 1.2.Ц6 | |
| 42 | Шайба6Т | Шайба | |
| 43 | Шайба14.ОТ | Шайба | |
| 44 | Шайба16.ОТ | Шайба | |
| 45 | Шайба20.ОТ | Шайба | |
| 46 | 1321-2707030 | Палец | |
| 47 | А61.05.005 | Чека | |
| 48 | А61.05.004 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
