Каталог запчастей МТЗ и ММЗ

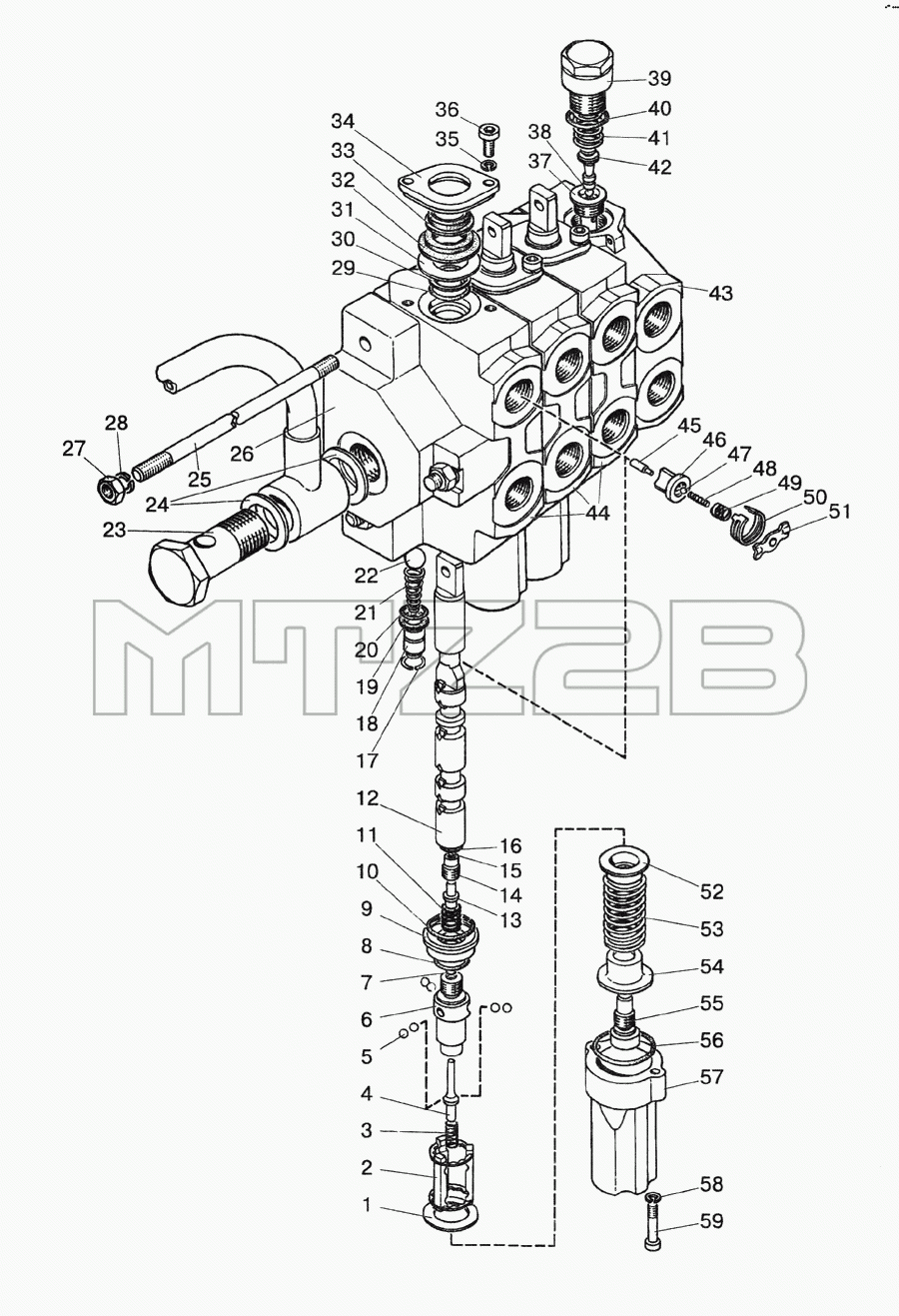

Каталог запасных частей к технике: МТЗ-1523 (2008). Гидрораспределитель
Обратный клапан
Предохранительный клапан
Гидрозамок
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Обратный клапан | Обратный клапан | Обратный клапан | |
| Предохранительный клапан | Предохранительный клапан | Предохранительный клапан | |
| Гидрозамок | Гидрозамок | Гидрозамок | |
| 1 | Шайба | Шайба | |
| 2 | Обойма | Обойма | |
| 3 | Пружина фиксатора | Пружина фиксатора | |
| 4 | Фиксатор | Фиксатор | |
| 5 | Шарик фиксатора | Шарик фиксатора | |
| 6 | Корпус мехаизма возврата | Корпус мехаизма возврата | |
| 7 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 8 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 9 | Направляющая | Направляющая | |
| 10 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 11 | Пружина толкателя | Пружина толкателя | |
| 12 | Золотник | Золотник | |
| 13 | Толкатель | Толкатель | |
| 14 | Седло толкателя | Седло толкателя | |
| 15 | Шарик | Шарик | |
| 16 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 17 | Кольцо стопорное | Кольцо стопорное | |
| 18 | Седло обратного клапана | Седло обратного клапана | |
| 19 | Шайба защитная | Шайба защитная | |
| 20 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 21 | Пружина обратного клапана | Пружина обратного клапана | |
| 22 | Шарик обратного клапана | Шарик обратного клапана | |
| 23 | Болт | Болт | |
| 24 | Прокладка | Прокладка | |
| 25 | Шпилька | Шпилька | |
| 26 | Корпус сливной (выходной секции) | Корпус сливной (выходной секции) | |
| 27 | Гайка | Гайка | |
| 28 | Шайба | Шайба | |
| 29 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 30 | Шайба защитная | Шайба защитная | |
| 31 | Шайба | Шайба | |
| 32 | Уплотнение | Уплотнение | |
| 33 | Пыльник | Пыльник | |
| 34 | Крышка | Крышка | |
| 35 | Шайба | Шайба | |
| 36 | Болт | Болт | |
| 37 | Седло предохранительного клапана | Седло предохранительного клапана | |
| 38 | Шарик предохранительного клапана | Шарик предохранительного клапана | |
| 39 | Пробка предохранительного клапана | Пробка предохранительного клапана | |
| 40 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 41 | Пружина предохранительного клапана | Пружина предохранительного клапана | |
| 42 | Клапан предохранительный | Клапан предохранительный | |
| 43 | Корпус входной секции | Корпус входной секции | |
| 44 | Корпус рабочей секции | Корпус рабочей секции | |
| 45 | Толкатель | Толкатель | |
| 46 | Седло гидрозамка | Седло гидрозамка | |
| 47 | Шарик | Шарик | |
| 48 | Пружина | Пружина | |
| 49 | Пружина гидрозамка | Пружина гидрозамка | |
| 50 | Обойма фиксатора | Обойма фиксатора | |
| 51 | Фиксатор | Фиксатор | |
| 52 | Стакан | Стакан | |
| 53 | Пружина | Пружина | |
| 54 | Стакан | Стакан | |
| 55 | Пробка | Пробка | |
| 56 | Уплотнение | Уплотнение | |
| 57 | Колпак | Колпак | |
| 58 | Шайба | Шайба | |
| 59 | Болт | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
