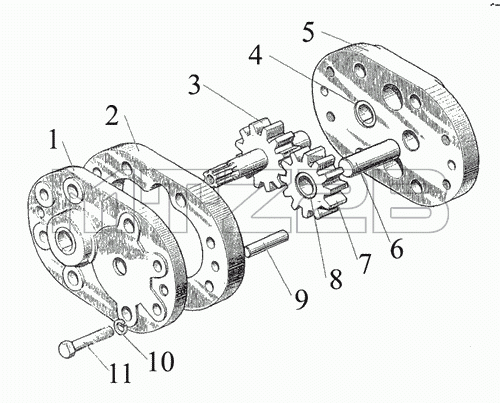

Каталог запасных частей к технике: МТЗ-2022. Насос масляный шестеренный
НМШ25
1
1
2
3
4
5
5
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НМШ25 | НМШ25 | Насос шестеренный | |
| 1 | НМШ 25-02-00 | Крышка верхняя | |
| 1 | НМШ 25-02-01 | Крышка верхняя | |
| 2 | НМШ 25-00-01 | Корпус | |
| 3 | НМШ 25-00-02 | Шестерня ведущая | |
| 4 | НМШ 25-01-02 | Втулка свертная | |
| 5 | НМШ 25-01-00 | Крышка нижняя | |
| 5 | НМШ 25-01-01 | Крышка нижняя | |
| 6 | ЧМШ 25-04-01 | Ось | |
| 7 | НМШ 50-03-00 | Шестерня ведомая | |
| 7 | НМШ 50-03-01 | Шестерня ведомая | |
| 8 | ЧМШ 50-03-02 | Втулка | |
| 9 | НМШ 10x45 | Штифт | |
| 10 | ШП 10 | Шайба | |
| 11 | М10x45 | Болт |
