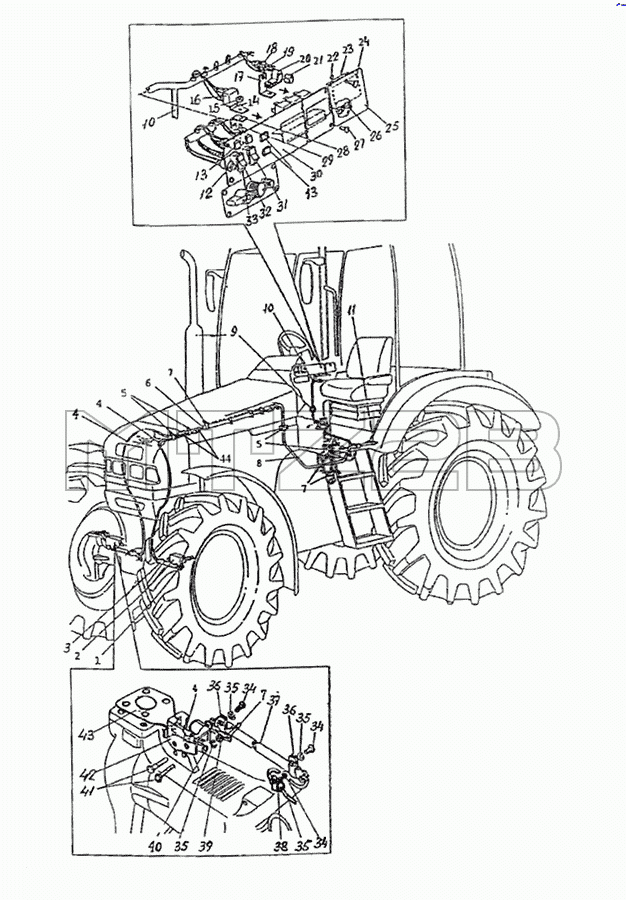

Каталог запасных частей к технике: МТЗ-2022. Управление БД, ПВМ и редуктором
1
2
3
4
4
4
5
5
6
7
7
7
8
9
10
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
34
34
35
35
35
35
36
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2022-8700030 | Кронштейн | |
| 2 | 2022 -8700027 | Кронштейн | |
| 3 | 2022-8700028 | Труба | |
| 4 | ЭВИТ-С3 | Выключатель | |
| 5 | 80-3723045-01 | Манжета | |
| 6 | 1522-3724850 | Жгут | |
| 7 | 80-3723045 | Манжета | |
| 8 | 2022-3724930-Д | Жгут | |
| 9 | 70-3723042-02 | Втулка | |
| 10 | 2022-3724920-Е | Жгут | |
| 11 | 822-3723044 | Хомутик | |
| 12 | ВК 12-1 | Выключатель | |
| 13 | 12.3803-31 | Лампа контрольная | |
| 13 | 2202.3803-34 | Лампа контрольная | |
| 14 | 6Т | Шайба | |
| 15 | М6-6Н.6.019 | Гайка | |
| 16 | 90.3747 | Реле | |
| 17 | 1522-8700221-А | Кронштейн | |
| 18 | 1522-8700222 | Втулка | |
| 19 | 5Т | Шайба | |
| 20 | 1321-8700019 | Хомут | |
| 21 | ПР-32-01 | Уплотнитель | |
| 22 | 006-010-25-1-4 | Кольцо | |
| 23 | БП-1 | Блок предохранителей | |
| 24 | 80-3805065 | Винт | |
| 25 | 822-3801341 | Щиток | |
| 26 | 80-3724410-06 | Провод | |
| 27 | В. M6-6gx20.58.019 | Винт | |
| 28 | 1522-8700221 | Кронштейн | |
| 29 | В. M6-6gx16.58.019 | Винт | |
| 30 | 2022-8700465 | Панель | |
| 31 | П150М-06.14 | Переключатель | |
| 31 | П150-06.17 | Переключатель | |
| 32 | П147М-06.49 | Переключатель | |
| 32 | П147-06.17 | Переключатель | |
| 33 | 80-3801021 | Гнездо выключателя | |
| 34 | M8-6gx16.88.35.019 | Болт | |
| 35 | 8T | Шайба | |
| 36 | 1321-8700029 | Хомут | |
| 37 | 2022-3700028-01 | Труба | |
| 38 | 50-3723021 | Скоба | |
| 39 | M8-6H.6.019 | Гайка | |
| 40 | C8.01.019 | Шайба | |
| 41 | M8-6gx30.88.35.019 | Болт | |
| 42 | 2022-8700027-01 | Кронштейн | |
| 43 | 2022-8700030-01 | Кронштейн (правый) | |
| 44 | 502604 | Колодка штыревая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
