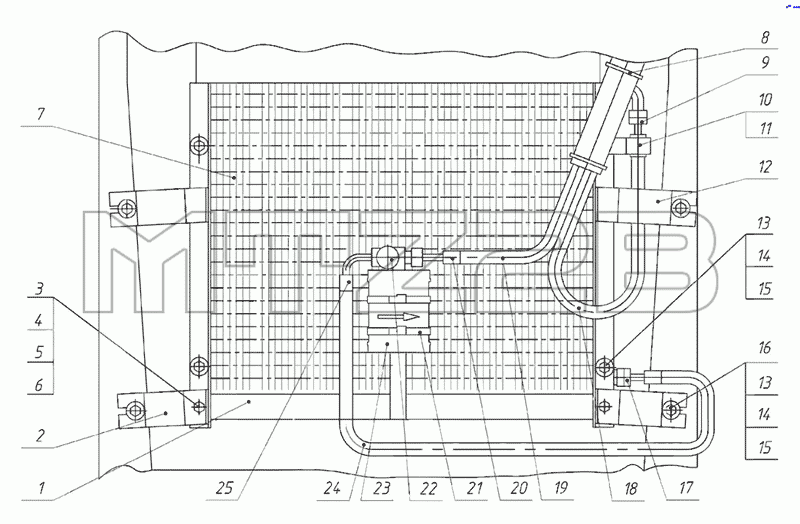

Каталог запасных частей к технике: МТЗ-2022. Установка конденсатора и фильтра-осушителя
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3022-8112050 | Кронштейн | |
| 2 | 3022-8112110 | Кронштейн | |
| 3 | M6-6gx25.88.35.019 | Винт | |
| 4 | М6-6Н.6.019 | Гайка | |
| 5 | С6.01.019 | Шайба | |
| 6 | 6Т | Шайба | |
| 7 | U00022437 | Конденсатор | |
| 8 | 80-3723045-01 | Манжета | |
| 9 | 70108FG095 | Фитинг 70108FG095 | |
| 10 | 923-3723012 | Хомутик | |
| 11 | 3022-8100011 | Трубка | |
| 12 | 3022-8112110-01 | Кронштейн | |
| 13 | М8-6Н.6.019 | Гайка | |
| 14 | С8.01.019 | Шайба | |
| 15 | 8Т | Шайба | |
| 16 | M8-6gx25.88.35.019 | Болт | |
| 17 | 70106FG056 | Фитинг 70106FG056 | |
| 18 | 90008GN1 | Шланг | |
| 19 | 90006 GN1 | Шланг | |
| 20 | 70106 FG039 | Фитинг | |
| 21 | TORRO 70-90/9-C6W | Хомут | |
| 22 | Датчик давления | Датчик давления | |
| 23 | 017051 | Фильтр-осушитель 017051 | |
| 24 | 90006GN1 | Шланг | |
| 25 | 70106FG032 | Фитинг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
