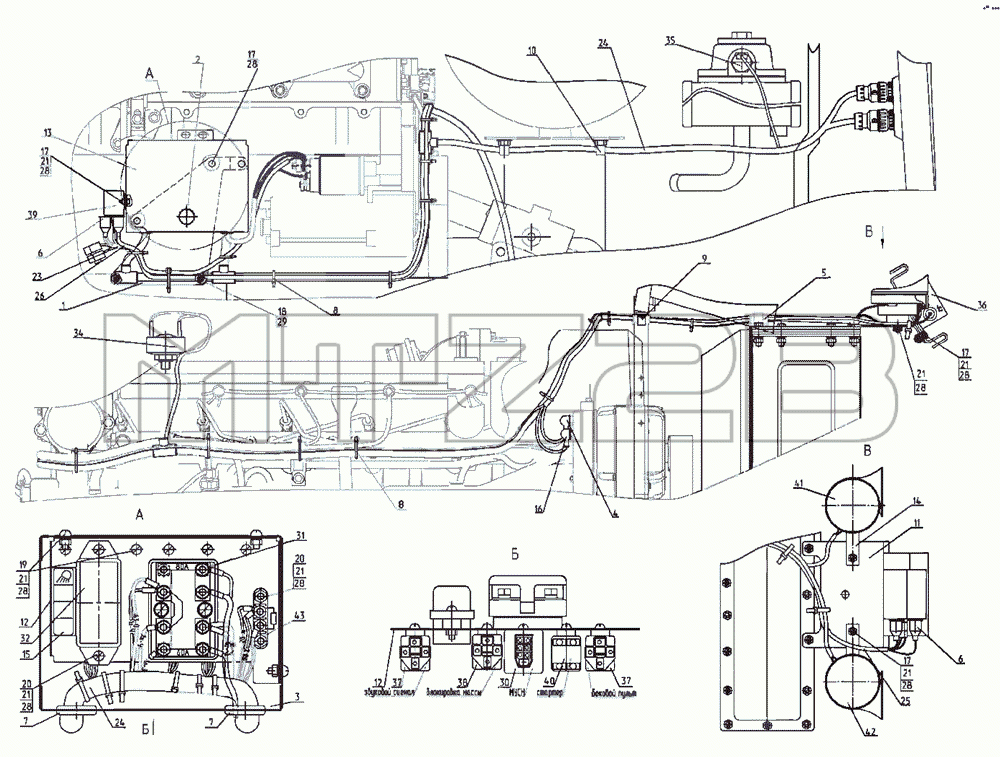

Каталог запасных частей к технике: МТЗ-2522. Электрооборудование двигателя(2822ДЦ/2822.1)
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
17
17
17
18
19
20
20
21
21
21
21
21
21
21
23
24
24
25
26
28
28
28
28
28
28
28
28
29
30
31
32
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2822ДЦ-3747020 | Кронштейн | |
| 2 | 80-3805065 | Винт | |
| 3 | 1522-3747010 | Коробка | |
| 4 | 54.24.4.45-Б | Наконечник | |
| 5 | 70-3506027 | Втулка | |
| 6 | 70-3723035 | Наконечник | |
| 7 | 70-3723042 | Втулка | |
| 8 | 80-3723045-01 | Манжета | |
| 9 | 822-3723044 | Хомутик | |
| 10 | 923-3723012 | Хомутик | |
| 11 | 1221-37599011 | Кронштейн | |
| 12 | 1522-3747011 | Панель | |
| 13 | 1522-3747013 | Крышка | |
| 14 | 1522-3721011 | Пластина | |
| 15 | 2022-3722011 | Табличка | |
| 16 | ТМ-59-6000-38 | Наконечник резиновый | |
| 17 | M6-6gx14.88.35.019 | Болт | |
| 18 | M8-6gx14.88.35.019 | Болт | |
| 19 | B.M6-6gx10.58.019 | Винт | |
| 20 | B.M6-6gx20.58.019 | Винт | |
| 21 | М6-6Н.6.019 | Гайка | |
| 23 | 1222.4-3724380-А | Жгут | |
| 24 | 2822ДЦ-3724365 | Жгут | |
| 25 | 2522-3724345-В | Жгут | |
| 26 | 80-3724381 | Провод | |
| 28 | 6Т | Шайба | |
| 29 | 8Т | Шайба | |
| 30 | МУСЫ | Блок свечей накаливания | |
| 31 | БП-11-05 | Блок предохранителей | |
| 32 | БП-3-1 | Блок предохранителей | |
| 34 | ДСФ-65 | Датчик засоренности воздуха | |
| 35 | ДАДМ-03 | Датчик | |
| 36 | 191.3759-01 | Преобразователь напряжения | |
| 37 | 902-3747-10 | Реле на замыкание | |
| 38 | 902-3747-20 | Реле на размыкание | |
| 39 | 161.3777 | Реле свечей накаливания | |
| 40 | 738.3747-30 | Реле стартера | |
| 41 | С-308 | Сигнал звуковой рупорный низкотональный | |
| 42 | С-309 | Сигнал звуковой рупорный высокотональный | |
| 43 | ДСФ-3 | Сопротивление добавочное генератора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
