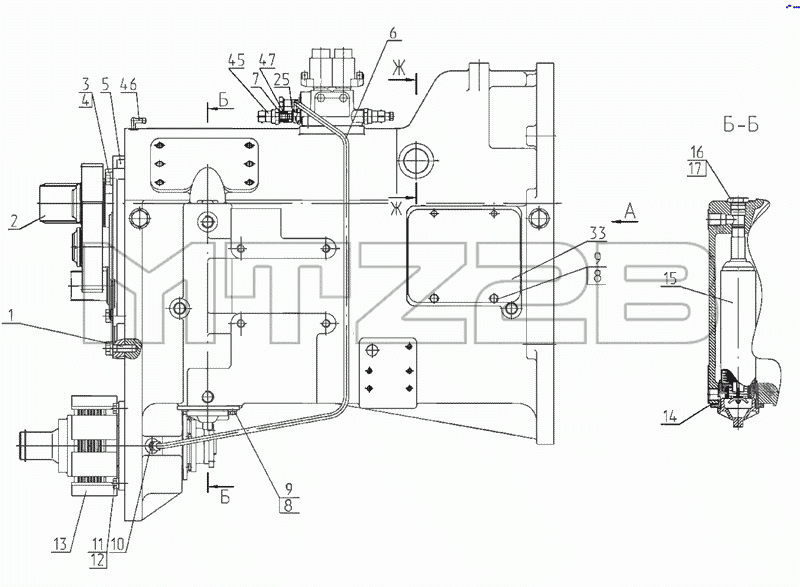

Каталог запасных частей к технике: МТЗ-2522. Корпус сцепления
2823-1600010
2822ДЦ-1600010
1
2
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
25
33
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2823-1600010 | 2823-1600010 | Корпус сцепления | |
| 2822ДЦ-1600010 | 2822ДЦ-1600010 | Корпус сцепления | |
| 1 | 80М-2407039 | Штифт | |
| 2 | 2823-1701161 | Вал | |
| 2 | 2822ДЦ-1701161-Б | Вал | |
| 3 | M16-6gx55.88.35.019 | Болт | |
| 4 | 16ОТ | Шайба ОСТ 37.001.115-75 | |
| 5 | 2823-1701020 | Узел передач | |
| 6 | 2522-1802050 | Трубопровод | |
| 7 | 009-012-19-1-4 | Кольцо | |
| 8 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 9 | M10-6gx25.88.35.019 | Болт | |
| 10 | 70-2409037 | Штуцер | |
| 11 | M12-6gx30.88.35.019 | Болт | |
| 12 | 120Т | Шайба | |
| 13 | 2522-1802020 | Муфта привода ПВМ | |
| 14 | 80-1716016 | Прокладка | |
| 15 | 80-1716010 | Фильтр в сборе | |
| 16 | 80-4608021 | Заглушка | |
| 17 | 027-032-30-1-4 | Кольцо | |
| 18 | M12-6gx35.88.35.019 | Болт | |
| 19 | 2522-1712022 | Прокладка | |
| 20 | M10-6gx40.88.35.019 | Болт | |
| 21 | 2822-1712010 | Распределитель | |
| 22 | 2522-1601203 | Вилка | |
| 23 | 2522-1601215-Б | Вал | |
| 24 | 2522-1601015 | Корпус муфты сцепления | |
| 25 | Д18-055-А | Шайба | |
| 26 | 2823-1601076 | Прокладка | |
| 27 | 80-1712063 | Пробка | |
| 28 | 2823-1601070 | Стакан | |
| 29 | 061-065-25-2-2 | Кольцо | |
| 30 | M8-6gx25.88.35.019 | Болт | |
| 31 | 8Т | Шайба | |
| 32 | 2823-1601073 | Крышка | |
| 33 | 2522-1601341 | Крышка | |
| 34 | 2823-1601066 | Прокладка | |
| 35 | 2823-1601060 | Стакан | |
| 36 | 125-130-36-2-2 | Кольцо | |
| 37 | 2,2-85x110-3 | Манжета | |
| 38 | 2822ДЦ-1601172 | Кронштейн | |
| 38 | 2823-1601172 | Кронштейн | |
| 39 | 2823-1601113 | Вал | |
| 39 | 2822ДЦ-1601113-Б | Вал | |
| 40 | 8x11 | Шпонка | |
| 41 | 2522-1601180 | Отводка | |
| 41 | 2822ДЦ-1601180 | Отводка | |
| 42 | 2,2-42x62-1 | Манжета | |
| 43 | 2822-1601065 | Крышка | |
| 44 | 2522-1601220 | Стакан | |
| 45 | ДСДМ-М | Датчик сигнализатора давления | |
| 46 | 86-1802088 | Угольник | |
| 47 | 1222-1702114 | Штуцер | |
| 48 | 50-1002318-Б | Рым | |
| 49 | КГ1/8А12.019 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
