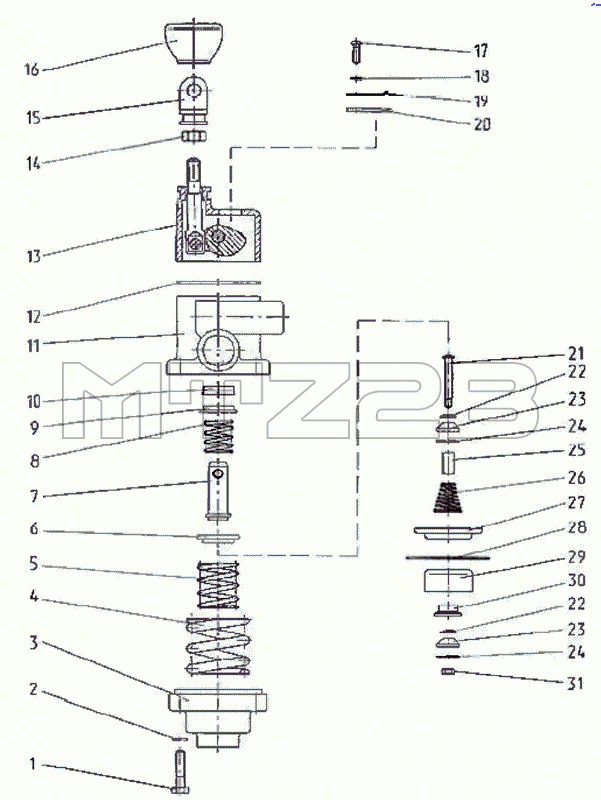

Каталог запасных частей к технике: МТЗ-2522. Кран тормозной двухпроводный
80-3514010-02
А29.351.4010-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3514010-02 | 80-3514010-02 | Кран тормозной | |
| А29.351.4010-02 | А29.351.4010-02 | Кран тормозной | |
| 80-3514020 | 80-3514020 | Диафрагма в сборе | |
| 80-3514020-02 | 80-3514020-02 | Диафрагма | |
| 1 | M6-6gx25.58.35.019 | Болт | |
| 2 | 6Т | Шайба | |
| 3 | 80-3514083 | Крышка | |
| 4 | 80-3514012 | Пружина | |
| 5 | 80-3514014 | Пружина | |
| 6 | ШКЯМ188.00.005 | Тарелка | |
| 7 | ШКЯМ188.00.001 | Шток | |
| 8 | ШКЯМ188.00.006 | Пружина | |
| 9 | ШКЯМ188.00.003 | Кольцо | |
| 10 | 80-3514062 | Манжета | |
| 11 | 80-3514061 | Корпус | |
| 12 | ШКЯМ188.00.002 | Прокладка | |
| 13 | ШКЯМ188.01.000 | Крышка с тягой | |
| 14 | М8-6Н.6.019 | Гайка | |
| 15 | 80-3514017 | Ушко | |
| 16 | ШКЯМ251.00.016 | Чехол | |
| 17 | BM4-6gx12.58.019 | Винт | |
| 18 | 4 | Шайба ОСТ 37.001.115-75 | |
| 19 | 80-3514018 | Прижим | |
| 20 | 80-3514019 | Клапан | |
| 21 | 80-3514023 | Винт | |
| 22 | 80-3514025 | Шайба | |
| 23 | 80-3514028 | Клапан | |
| 24 | 80-3514027 | Шайба | |
| 25 | 80-3514022 | Трубка | |
| 26 | 80-3514024 | Пружина | |
| 27 | 80-3514042 | Тарелка пружины | |
| 28 | 80-3514044 | Диафрагма | |
| 29 | 80-3514041 | Стакан | |
| 30 | 80-3514043 | Гильза | |
| 31 | М4-6Н.6.019 | Гайка |
