Каталог запчастей МТЗ и ММЗ

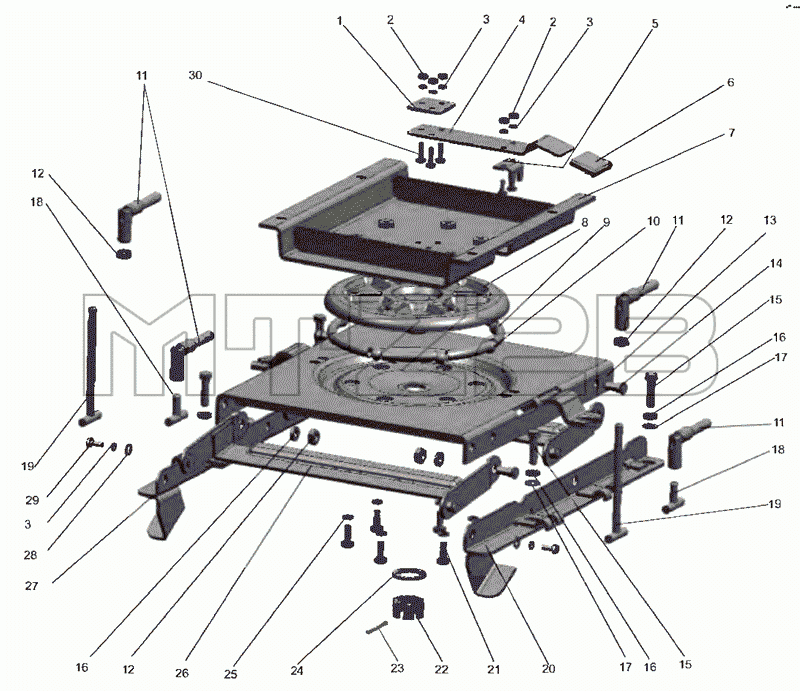

Каталог запасных частей к технике: МТЗ-2522. Механизм реверса
2522-6807000-01
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-6807000-01 | 2522-6807000-01 | Механизм реверса | |
| 1 | 80В-6804104 | Накладка | |
| 2 | М6-6Н.6.019 | Гайка | |
| 3 | 6Т | Шайба | |
| 4 | 80В-6807009-Б | Рычаг | |
| 5 | 1522-6807101 | Стопор | |
| 6 | 80В-6804066 | Накладка | |
| 7 | 1522-6807160 | Панель | |
| 8 | 80В-6807070 | Диск | |
| 9 | 80-1716041 | Пружина | |
| 10 | 15,081-100 | Шарик | |
| 11 | 80В-6807040 | Зажим | |
| 12 | М10-6Н.6.019 | Гайка | |
| 13 | 2522-6807020 | Панель | |
| 14 | 2522-6807001 | Ось | |
| 15 | M10-6gx30.88.35.019 | Болт | |
| 16 | 10 ОТ | Шайба | |
| 17 | С10.01.019 | Шайба | |
| 18 | 80В-6807050 | Винт | |
| 19 | 1522-6807150 | Винт | |
| 20 | 2522-6807010 | Кронштейн левый | |
| 21 | M8-6gx20.88.35.019 | Болт | |
| 22 | А04.02.020 | Гайка | |
| 23 | 5x45.019 | Шплинт | |
| 24 | С 27.01.019 | Шайба | |
| 25 | 8Т | Шайба | |
| 26 | 2522-6807040 | Шатун | |
| 27 | 2522-6807010-01 | Кронштейн правый | |
| 28 | С 6.01.019 | Шайба | |
| 29 | M6-6gx14.88.35.019 | Болт | |
| 30 | M6-6gx20.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
