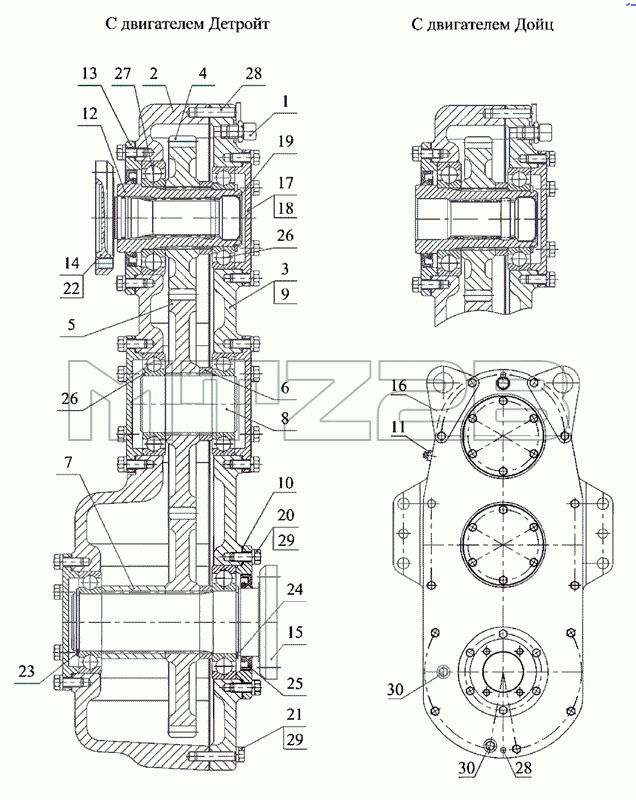

Каталог запасных частей к технике: МТЗ-2522. Передний ВОМ, редуктор 2822-4209010/2822ДЦ-4209010
2822-42090101
2822ДЦ-42090102
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2822-42090101 | 2822-42090101 | Редуктор | |
| 2822ДЦ-42090102 | 2822ДЦ-42090102 | Редуктор | |
| 1 | TSS06-1/8 | Сапун MINTOR | |
| 2 | 2822-4209023 | Корпус | |
| 3 | 2822-4209024 | Крышка | |
| 4 | 2522-4209026 | Шестерня | |
| 5 | 2522-4209027 | Шестерня | |
| 6 | 2522-4209028 | Втулка | |
| 7 | 2522-4209029 | Втулка | |
| 8 | 2522-4209031 | Вал | |
| 9 | 2522-4209032 | Прокладка | |
| 10 | 2522-4209033 | Прокладка | |
| 11 | ПККГ3/8 | Пробка | |
| 12 | 2822-4209036 | Вал | |
| 13 | 2522-4209038 | Крышка | |
| 14 | 2822-42090371 | Вал | |
| 15 | 2522-4209037 | Вал | |
| 16 | 2522-4209034 | Ухо | |
| 17 | 2822-4209038 | Крышка | |
| 18 | 2822-4209039 | Прокладка | |
| 19 | 40-4211082 | Заглушка | |
| 20 | M8-6gx20.88.35.019 | Болт | |
| 21 | M8-6gx30.88.35.019 | Болт | |
| 22 | 032-036-25-2-4 | Кольцо | |
| 23 | 2С50 | Кольцо | |
| 24 | 2С55 | Кольцо | |
| 25 | 2.2-60x85-1 | Манжета | |
| 26 | 210АУШ1 | Подшипник | |
| 27 | 211АУШ1 | Подшипник | |
| 28 | 8x36 | Штифт | |
| 29 | 8Т | Шайба | |
| 30 | КГ1/8А12.019 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
