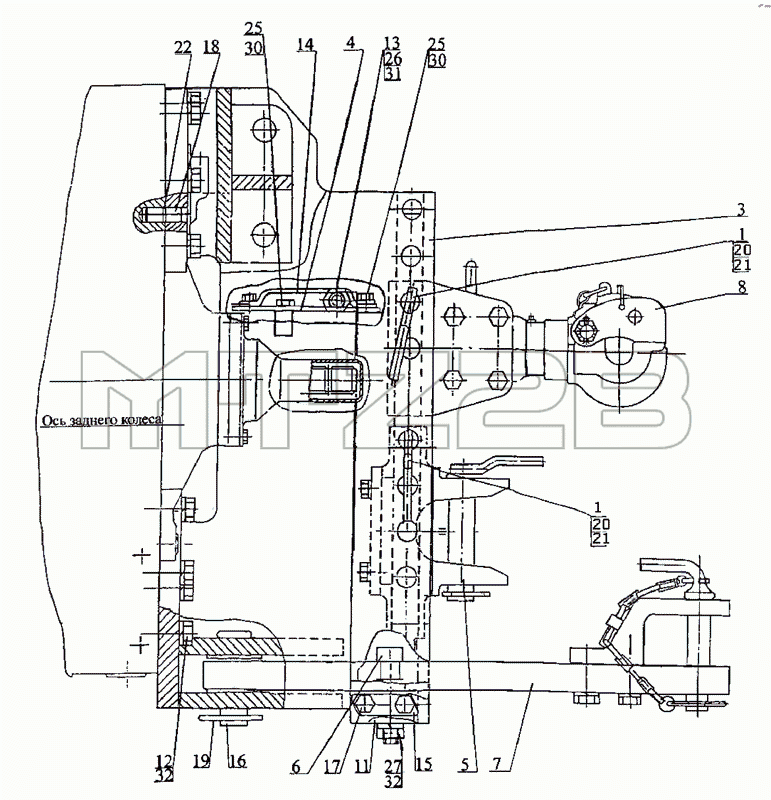

Каталог запасных частей к технике: МТЗ-2522. Тягово-сцепное устройство
2522-2707010
1
1
3
4
5
6
7
8
11
12
13
14
15
16
17
18
19
20
20
21
21
22
25
25
26
27
30
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-2707010 | 2522-2707010 | Тягово-сцепное устройство | |
| 1 | 2522-2707030 | Палец | |
| 3 | 2522-2707060 | Кронштейн | |
| 4 | 2522-2707100 | Щиток | |
| 5 | 2522-2707110 | Вилка | |
| 6 | 2522-2707120 | Скоба | |
| 7 | 2522-2707150 | Тяга | |
| 8 | 2522-2707250 | Крюк | |
| 11 | 2522-2707011 | Поперечина | |
| 12 | 70-4605036-03 | Болт | |
| 13 | 2522-2707072 | Стяжка | |
| 14 | 2522-2707073 | Скоба | |
| 15 | 2522-2707076 | Пластина | |
| 16 | 2522-2707127 | Палец | |
| 17 | 2522-2707133 | Болт | |
| 18 | 50-4605027 | Штифт | |
| 19 | 1321-2707042 | Шплинт | |
| 20 | А61.05.004 | Кольцо | |
| 21 | А61.05.005 | Чека | |
| 22 | 54.38.619 | Кольцо | |
| 25 | M6-6gx12.88.35.019 | Болт | |
| 26 | М16-6Н.6.019 | Гайка | |
| 27 | М20-6Н.6.019 | Гайка | |
| 30 | 6Т | Шайба | |
| 31 | 16ОТ | Шайба ОСТ 37.001.115-75 | |
| 32 | 20ОТ | Шайба |
