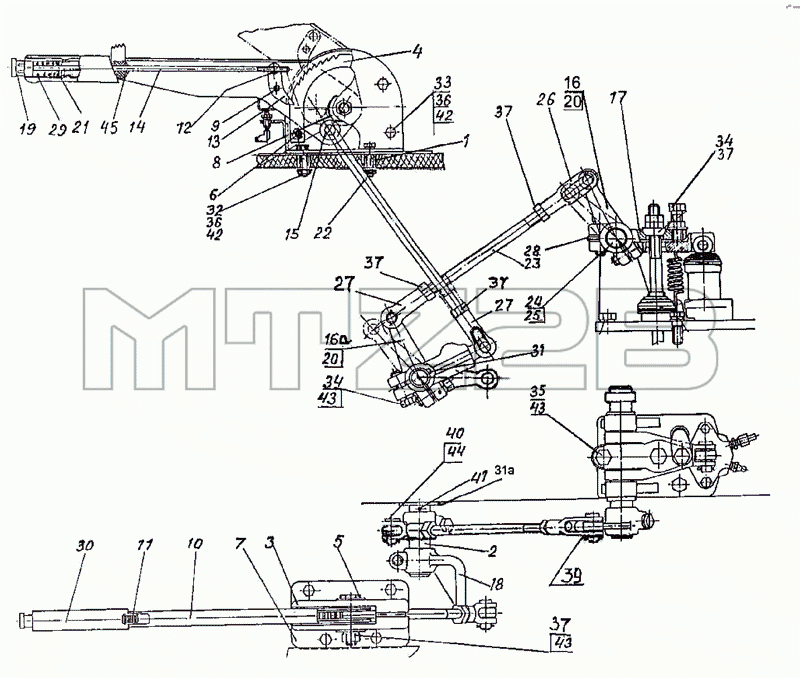

Каталог запасных частей к технике: МТЗ-2522. Управление стояночным тормозом
2522-3507010-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
34
35
36
36
37
37
37
37
37
39
40
41
42
42
43
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-3507010-01 | 2522-3507010-01 | Управление стояночным тормозом | |
| 2522В-3503060 | 2522В-3503060 | Рычаг | |
| 50-3503071 | 50-3503071 | Шайба | |
| 2522-3507160 | 2522-3507160 | Тяга | |
| 2522-3507140-01 | 2522-3507140-01 | Тяга | |
| 2522-3507055 | 2522-3507055 | Фиксатор | |
| 2522-3507015-02 | 2522-3507015-02 | Механизм вытяжной | |
| 1 | 2522-3507011 | Втулка | |
| 2 | 2522В-3507014 | Вал тормозов | |
| 3 | 2522-3507016 | Кронштейн правый | |
| 4 | 2522-3507017 | Сектор | |
| 5 | 2522-3507018 | Ось | |
| 6 | 2522-3507019 | Втулка | |
| 7 | 2522-3507025 | Кронштейн | |
| 8 | 2522-3507028 | Втулка . | |
| 9 | 2522-3507029 | Ось защелки | |
| 10 | 2522-3507030 | Рычаг | |
| 11 | 2522-3507031 | Кнопка | |
| 12 | 2522-3507032 | Муфта | |
| 13 | 2522-3507034 | Защелка | |
| 14 | 2522-3507036 | Тяга | |
| 15 | 2522-3507037 | Папец | |
| 16 | 2522-3507045 | Рычаг левый | |
| 17 | 2522-3507048 | Рычаг | |
| 18 | 2522-3507050 | Рычаг | |
| 19 | 2522-3507080 | Кнопка | |
| 20 | 2522-3507090 | Рычаг правый | |
| 21 | 2522-3507111 | Шайба | |
| 22 | 2522-3507141 | Тяга | |
| 23 | 2522-3507161 | Тяга | |
| 24 | 3520-3507265 | Валик левый | |
| 25 | 2522-3507265 | Валик правый | |
| 26 | 80В-3503551 | Вилка | |
| 27 | 50-3502203 | Вилка | |
| 28 | 50-1601218-01 | Шпонка круглая | |
| 29 | 55-17-27 | Пружина | |
| 30 | А13.19.001-А | Рукоятка | |
| 31 | СШ-611 | Шпонка | |
| 32 | M8-6gx40.88.35.019 | Болт | |
| 33 | M8-6gx50.88.35.019 | Болт | |
| 34 | M12-6gx35.88.35.019 | Болт | |
| 35 | M12-6gx40.88.35.019 | Болт | |
| 36 | М8-6Н.6.019 | Гайка | |
| 37 | М12х1,25.6Н.04.019 | Гайка | |
| 39 | С12.01.019 | Шайба | |
| 40 | 3,2x18.019 | Шплинт | |
| 41 | 5x36.019 | Шплинт | |
| 42 | 8Т | Шайба | |
| 43 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 44 | 12x32 | Палец | |
| 45 | С5.01.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
