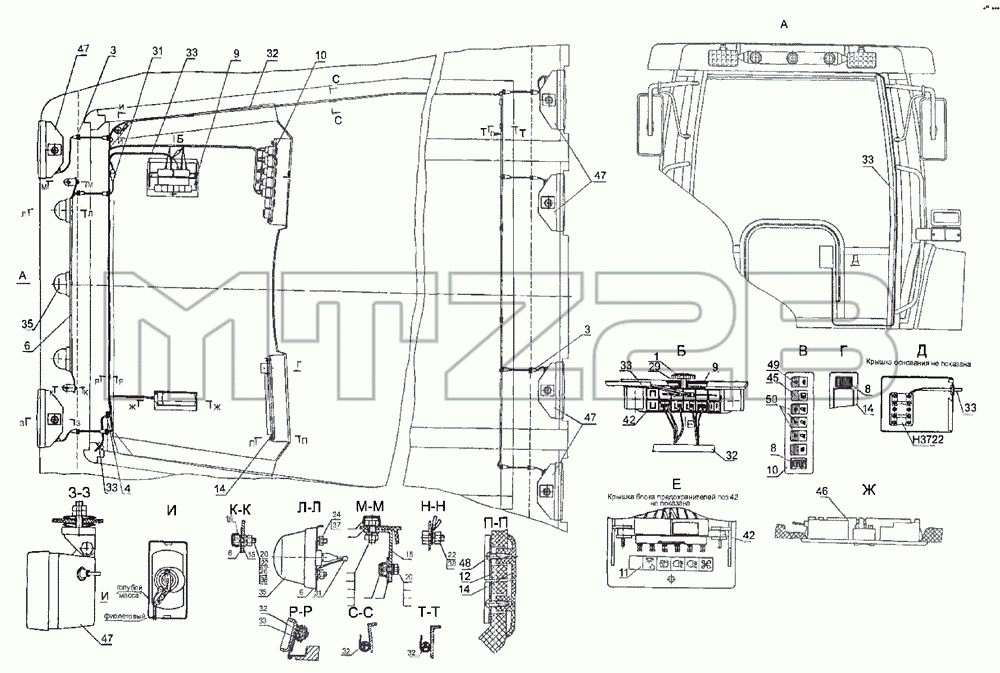

Каталог запасных частей к технике: МТЗ-2522. Установка фар рабочих
1
3
3
4
6
6
6
8
8
9
9
10
10
11
12
14
14
14
15
15
16
20
20
22
22
24
26
29
31
31
32
32
32
32
32
33
33
33
33
33
33
35
35
35
35
37
38
38
42
42
45
46
47
47
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-3805065 | Винт | |
| 3 | 923-3723024 | Втулка | |
| 4 | 923-3723042 | Втулка | |
| 6 | 80-3738001 | Кронштейн | |
| 8 | 80-3801327 | Заглушка | |
| 9 | 822-3801341 | Щиток | |
| 10 | 923-3801342 | Щиток | |
| 11 | 923-3801343-Б | Табличка | |
| 12 | 923-3801344 | Пластина | |
| 14 | 923-7901018 | Щиток | |
| 15 | 90-8402071-01 | Кронштейн | |
| 16 | А30.04.017 | Колпачок | |
| 17 | А30.04.017-01 | Колпачок | |
| 19 | M8-6gx20.88.35.019 | Болт | |
| 20 | M6-6gx16.88.35.019 | Болт | |
| 22 | М6-6Н.6.019 | Гайка | |
| 23 | М8-6Н.6.019 | Гайка | |
| 24 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 26 | С6.01.019 | Шайба | |
| 27 | С8.01.019 | Шайба | |
| 28 | С8.01.019 | Шайба | |
| 29 | 006-010-25-1-4 | Кольцо | |
| 31 | 923-3724233-А | Жгут | |
| 32 | 923-3724350-Б | Жгут | |
| 33 | 2522-3724351-В | Жгут | |
| 35 | ФА-1 | Фонарь знака автопоезда | |
| 35 | 1002.3.04.38010 | Фонарь сигнальный | |
| 35 | 112.01.12-01 | Указатель поворота боковой дополнительный | |
| 37 | 5Т | Шайба | |
| 38 | 6Т | Шайба | |
| 39 | 8Т | Шайба | |
| 42 | БП-4 | Блок предохранителей | |
| 45 | П150М-07.28 | Переключатель | |
| 46 | Р2.3714 | Плафон освещения | |
| 47 | 8724.304/311 | Фара рабочая | |
| 48 | 4x10.019 | Шуруп | |
| 49 | П150М-25.16 | Переключатель | |
| 50 | П150М-25.52 | Переключатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
