Каталог запчастей МТЗ и ММЗ

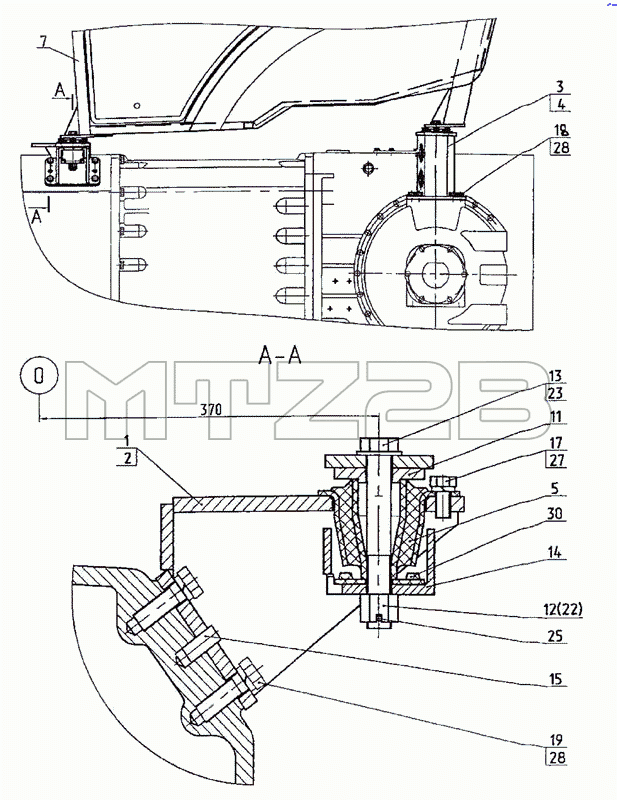

Каталог запасных частей к технике: МТЗ-2522. Установка кабины
1
2
3
4
5
5
7
11
12
13
14
15
17
18
19
22
23
25
27
28
28
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2522-6700030 | Кронштейн левый | |
| 2 | 2522-6700030-01 | Кронштейн правый | |
| 3 | 2522-6700035 | Кронштейн левый | |
| 4 | 2522-6700035-01 | Кронштейн правый | |
| 5 | 923-6700200 | Виброизолятор Freudenberg Megulastik | |
| 5 | 5718013 (11MN 50) | Виброизолятор Freudenberg Megulastik | |
| 7 | 2522-6700010 | Кабина в сборе | |
| 11 | 2522-6700027 | Шайба | |
| 12 | 2522-6700028 | Гайка | |
| 13 | 2522-6700029 | Болт | |
| 14 | 2522-6700041 | Фланец | |
| 15 | Д01-015 | Штифт установочный | |
| 17 | M12-6gx25.88.35.019 | Болт | |
| 18 | M16-6gx45.88.35.019 | Болт | |
| 19 | M16-6gx50.88.35.019 | Болт | |
| 22 | М20-6Н.6.019 | Гайка | |
| 23 | С 20.01.019 | Шайба | |
| 25 | 4x36.019 | Шплинт | |
| 27 | 12 ОТ | Шайба | |
| 28 | 16 ОТ | Шайба | |
| 30 | 7718007 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
