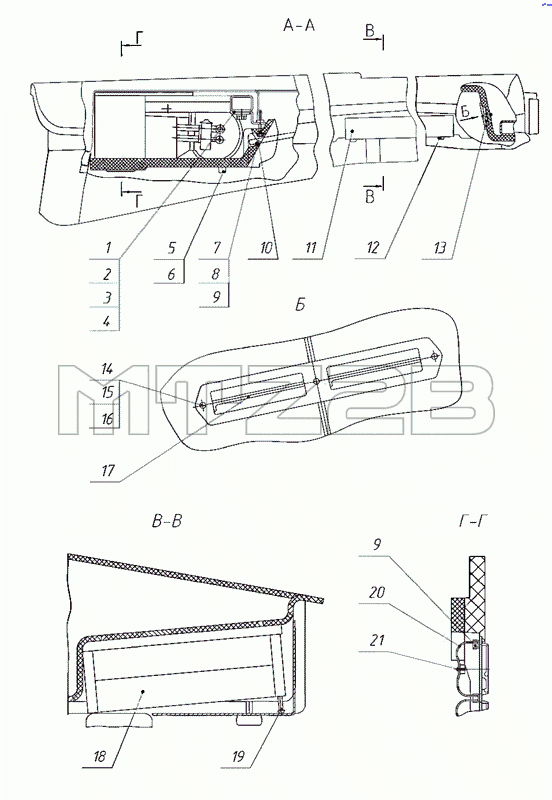

Каталог запасных частей к технике: МТЗ-2522. Установка отопителя-охладителя
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3022-8101100 | Кронштейн | |
| 2 | M16-6gx25.88.35.019 | Болт | |
| 3 | С 16.01.019 | Шайба | |
| 4 | 16 ОТ | Шайба | |
| 5 | А30.04.017 | Колпачок | |
| 6 | M6-6gx30.88.35.019 | Болт | |
| 7 | M8-6gx65.88.35.019 | Болт | |
| 8 | С 8.01.019 | Шайба | |
| 9 | А30.04.017 | Колпачок | |
| 10 | SD1 | Профиль | |
| 11 | 1522-8104023 | Решетка | |
| 12 | 80-3805065-01 | Винт | |
| 13 | 80-8100011-Б | Крышка | |
| 14 | B.M6-6gx25.58.019 | Винт | |
| 15 | М6-6Н.6.019 | Гайка | |
| 16 | С 6.01.019 | Шайба | |
| 17 | 80-8100012 | Заслонка | |
| 18 | 80-8104060 | Фильтр | |
| 19 | 1-4x25.019 | Шуруп | |
| 20 | 1522-8104015 | Скоба | |
| 21 | 2-4x16.019 | Шуруп |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
