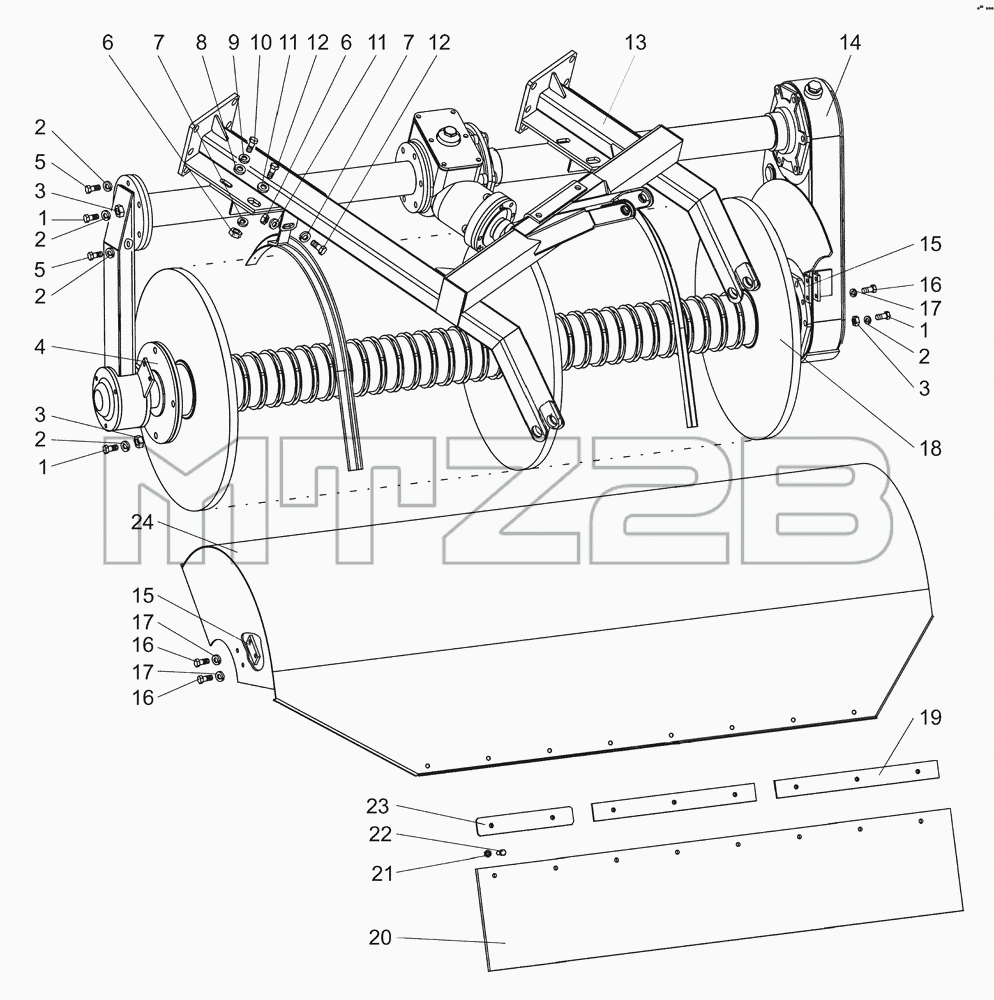

Каталог запасных частей к технике: МТЗ-320 МК. Щетка с приводом
Щ15-4714010-Б(1-18)
Щ15-4714055(19-24)
1
1
1
2
2
2
2
2
3
3
3
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
14
15
15
16
16
16
17
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Щ15-4714010-Б(1-18) | Щ15-4714010-Б(1-18) | Щетка с приводом | |
| Щ15-4714055(19-24) | Щ15-4714055(19-24) | Щетка с приводом | |
| 1 | M12-6gx40.88.35.019 | Болт | |
| 2 | 4598166068 | Шайба 12ОТ | |
| 3 | М12-6Н.6.019 | Гайка | |
| 4 | Щ15-4714011 | Шайба | |
| 5 | M12-6gx30.88.35.019 | Болт | |
| 6 | М16-6Н.6.019 | Гайка | |
| 7 | 4598166068 | Шайба 12ОТ | |
| 8 | С10.01.019 | Шайба | |
| 9 | 4598166067 | Шайба 10ОТ | |
| 10 | M10-6gx20.88.35.019 | Болт | |
| 11 | С16.01.019 | Шайба | |
| 12 | M16-6gx40.88.35.019 | Болт | |
| 13 | Щ15-4714080-Б | Рама | |
| 14 | Щ15-4714040 | Привод щетки | |
| 15 | 82.6-4714011 | Накладка | |
| 16 | M8-6gx20.88.35.019 | Болт | |
| 17 | 4598166046 | Шайба 8Т | |
| 18 | Щ15-4714020 | Щетка дисковая | |
| 19 | Щ15-4714057 | Планка | |
| 20 | Щ15-4714056-В | Пластинка | |
| 21 | М8-6Н.6.019 | Гайка | |
| 22 | M8-6gx25.88.35.019 | Болт | |
| 23 | Щ15-4714058 | Планка | |
| 24 | Щ15-4714050-В | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
